Дифференциальное реле давления — важный элемент управления вентиляцией

Дифференциальное реле давления и датчик давления – основной элемент управления системой вентиляции. Автоматика для системы вентиляции не обходится без таких устройств, которые еще можно встретить под названием преобразователь и реле перепада давления. Канальное дифференциальное реле давления применяют в различных по мощности и конструкции системах вентиляции. Они фиксируют перепады давления, а также загрязненность воздушного фильтра. Им отводится основная защитная функция, поскольку при изменении параметров системы оно быстро реагирует и отключает систему. Например, прибор срабатывает при обрыве приводного ремня в центробежном вентиляторе. Большинство устройств применяется в системах с неагрессивными газами.

Отличия

Дифференциальное реле давления, датчик или преобразователь давления принципиально разные устройства. Датчик(преобразователь) давления предназначен для измерения параметра – электрического напряжения или тока, т.е. преобразования физической величины в сигнал. Дифференциальное реле давления осуществляет размыкание или замыкание электрической цепи.

Особенности

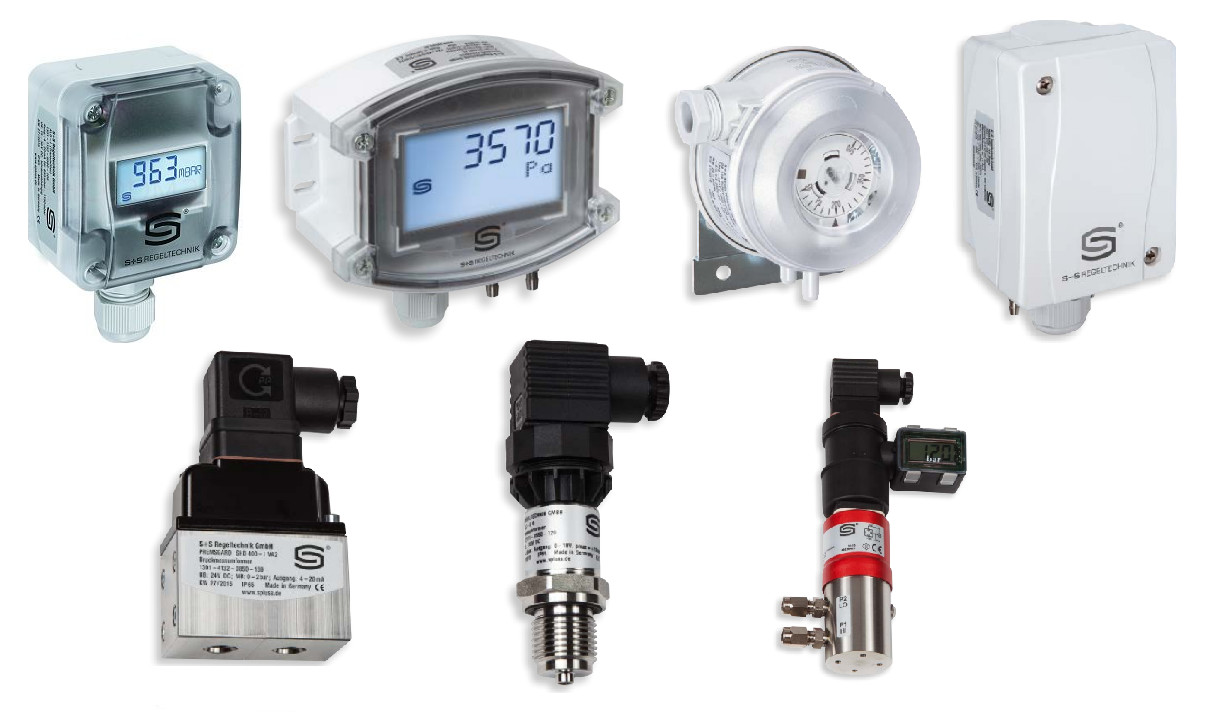

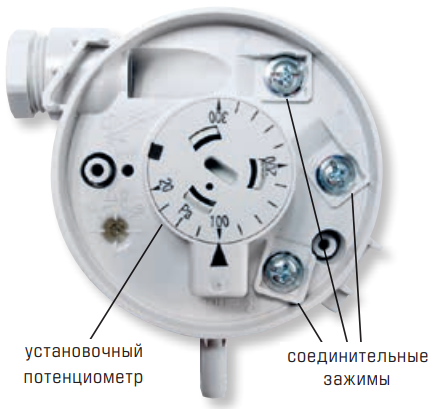

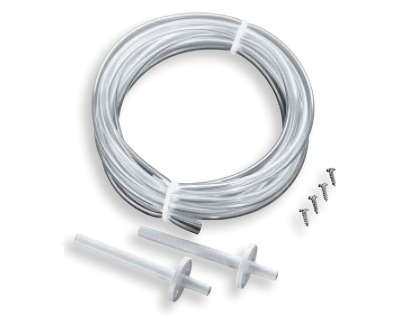

Дифференциальное реле давления производится в пластиковом корпусе. В механическом реле установка значения предельного давления осуществляется с помощью потенциометра(диска), который расположен внутри корпуса. В стандартной комплектации обычно идет поливинилхлоридная трубка и штуцеры. С их помощью осуществляется забор давления из воздуховода.

• Диапазон измерения 50 Па – 30 МПа;
• Задание значения срабатывания;
• Погрешность ±1,5%;
• Возможность калибровки;
• Наличие активного выхода;
• Аналоговый/цифровой индикатор.

Монтаж дифференциального реле давления

Дифференциальное реле давления воздуха адаптирован для монтажа на корпусе установки. Также реле давления можно установить непосредственно на воздуховод.

Заметим, что производители предлагают дифференциальное реле перепада давления в различном исполнении, поэтому допустима любая их ориентация в пространстве в процессе монтажа. Но более предпочтительным является вертикальное расположение прибора с нижним подключением трубок, поскольку в случае горизонтального крепления обычно происходит отклонение от установленного значения переключения.

Подвод давления осуществляется через 2-е трубки. Их длина не должна быть больше 2-х метров, поскольку в случае перепада давления реле сработает на доли секунды дольше, а это чревато выходом всей системы из строя.

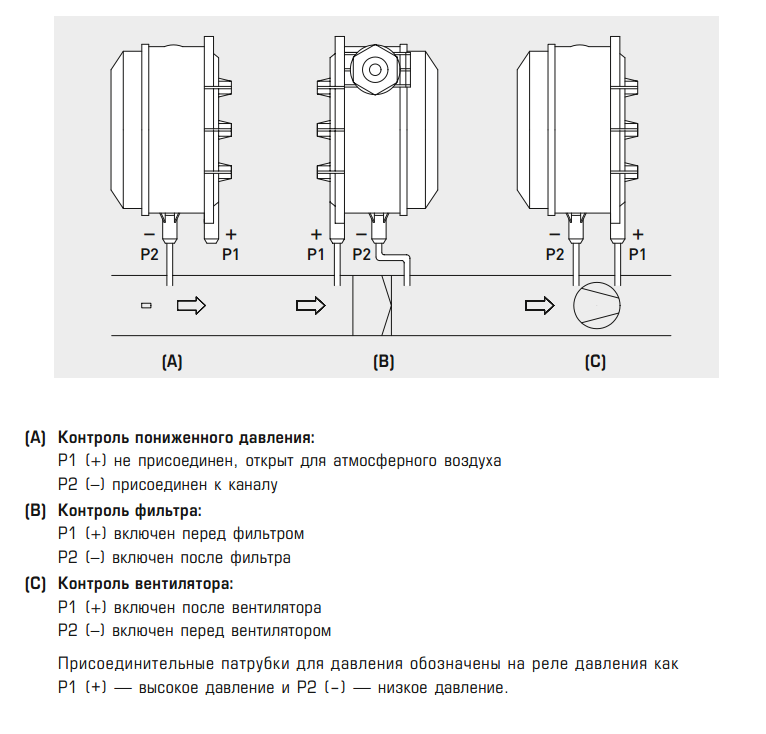

Канальное дифференциальное реле давления всегда монтируют выше точек отбора значений. Только в этом случае он будет показывать реальные данные. Чтобы в трубках подвода давления не накапливался конденсат, следует подключать их по ровной траектории. Если образуются изломы или петли, то в этих местах начнет накапливаться вода.

Принцип действия реле дифференциального давления

Дифференциальное реле перепада давления осуществляет контроль работы в реальном времени. Он отслеживает текущее состояние таких элементов вентиляции таких, как канальный вентилятор, воздушный фильтр. Если дифференциальное реле давления зафиксировало, что около того или иного элемента системы произошел перепад давления, то незамедлительно передает сигнал на контроллер. Он в свою очередь размыкает контакт, и система отключается. Благодаря этому можно избежать аварийной ситуации.

Дифференциальное реле давления сопровождается инструкцией по монтажу, но доверить эту работу все же стоит специалисту. В зависимости от производителя реле имеет внешнюю или внутреннюю настройку. И тот, и другой вариант будет комфортным.
