Смесительный узел для вентиляции Korf SURP 80-6,3
Подробное описание
- Технические характеристики
- описание
- отзывы (0)
| Управление | плавное |
| Электропривод | 24В |
| С гибкой подводкой | да |
| С байпасом | да |
| Kvs | 6.3 |
Описание на смесительный узел для вентиляции Korf SURP 80-6,3
Смесительный узел для вентиляции Korf SURP 80-6,3 предназначен для регулирования температуры воды в водяном теплообменнике. Он применяются совместно с канальным водяным нагревателем(калорифером), а так же с водяным охладителем. Использование смесительного узла позволяет поддерживать не только заданную температуру воздуха, но и предотвратить аварийную ситуацию при размораживании водяных теплообменников.
Управление за заданной температурой в смесительном узле осуществляется с помощью терморегулятора и встроенного в воздушный канал датчика температуры.
Комплектация
Смесительный узел для вентиляции Korf SURP 80-6,3 состоит из:
- Циркуляционный насос фирмы DAB
- Трёхходовой вентиль с трёхпозиционным приводом фирмы ESBE
- Шаровые вентили запорные
- Фильтр грубой очистки воды
- Байпас с обратным и регулировочным клапаном
- Гибкие присоединительные трубки (из нержавеющей стали)
Технические характеристики
- Kvs клапана – 6,3
- Мощность насоса макс, Вт – 282
- Подсоединение труб – 1 дюйм
- Время поворота, с – 120
- Электрозащита привода – IP 41
- Сигнал управления – 0...10V
Таблица сравнения
| Тип SUR | Тип SUR | Kvs клапана | А, мм | Б, мм | P, мм | Мощность насоса, макс, Вт | Ток насоса, макс, А |
| SUR 40-1,0 | SUR P 40-1,0 | 1,0 | 900 | 200 | G1'' | 71 | 0,31 |
| SUR 40-1,6 | SUR P 40-1,6 | 1,63 | 900 | 200 | G1'' | 71 | 0,31 |
| SUR 40-2,5 | SUR P 40-2,5 | 2,5 | 900 | 200 | G1'' | 71 | 0,31 |
| SUR 40-4,0 | SUR P 40-4,0 | 4,0 | 900 | 200 | G1'' | 71 | 0,31 |
| SUR 60-4,0 | SUR P 60-4,0 | 4,0 | 900 | 200 | G1'' | 102 | 0,45 |
| SUR 60-6,3 | SUR P 60-6,3 | 6,3 | 900 | 200 | G1'' | 102 | 0,45 |
| SUR 80-6,3 | SUR P 80-6,3 | 6,3 | 900 | 200 | G1'' | 282 | 1,23 |
| SUR 80-10 | SUR P 80-10 | 10,0 | 900 | 200 | G1'' | 282 | 1,23 |
| SUR 80-16 | SUR P 80-16 | 16,0 | 990 | 250 | G1 1/4" | 282 | 1,23 |
| SUR 110-16 | SUR P 110-16 | 16,0 | 990 | 250 | G1 1/4" | 410 | 1,77 |
Габаритные размеры
Сравнение узлов SUR и SURP
Обозначение:
- Трёхпозиционное регулирование – SUR
- Плавное регулирование – SURP
| Характеристики | SUR | SUR P |
| Питание, В | 24 | 24 |
| Электрозащита, IP | 41 | 41 |
| Мощность, VA | 2 | 8 |
| Момент, Н*м | 6 | 6 |
| Время поворота, с | 120 | 120 |
| Сигнал управления | 3-х позиционное | 0...10 V |
Схема соединения с теплообменником
Регулирование температуры воздуха в канале происходит за счет ограничения подачи горячей, (холодной) воды в водяной теплообменник с помощью трехходового вентиля.
- Нержавеющие присоединительные шланги;
- Циркуляционный насос;
- Вентиль 3-х ходовой;
- Сервопривод вентиля;
- Отстойный и очищающий фильтр;
- Обратный клапан;
- Регулирующий вентиль для установки сопротивления байпаса;
- Сервисные запорные шаровые вентили.

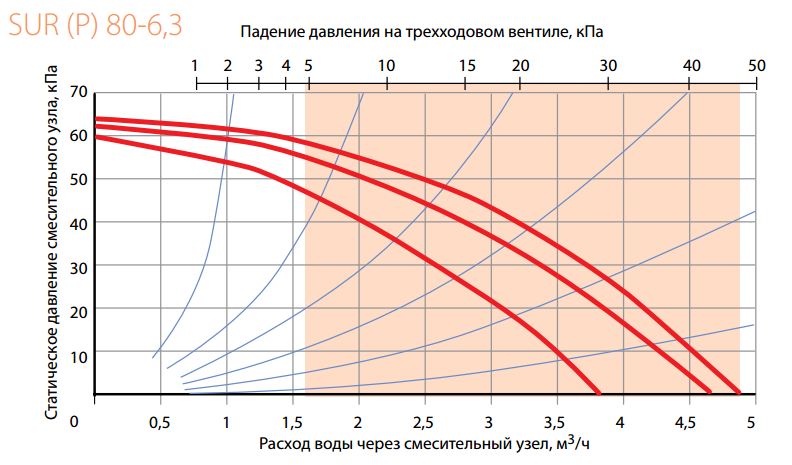

Подбор по графику
Смесительный узел для вентиляции Korf SURP 80-6,3 должен соответствовать необходимым параметрам. Необходимо определить требуемый расход воды проходящий через нагреватель (охладитель) и падение давления воды (требуемый напор). Эти значения определяются по графикам расчета нагревателей и охладителей, которые есть для каждого теплообменника.
Ограничения при монтаже и эксплуатации
- При температуре подаваемой воды более 110 °С применяются смесительные узлы обратной конфигурации, температура обратной воды в этом случае не должна превышать 110 °С
- Максимально допустимое давление теплоносителя 1 МПа, минимальное рабочее давление 20 кПа
- Установка смесительного узла на минимальном расстоянии от нагревателя
- Положение вала насоса при монтаже должно быть горизонтальным
Как купить
Хотите купить смесительный узел для вентиляции Korf SURP 80-6,3? Воспользуйтесь фильтром подбора в левой части страницы. Сомневаетесь в выборе? Мы с радостью Вас проконсультируем!
Для правильного подбора Kvs клапана для нового смесительного узла необходимо указать:
- Требуемый напор(падение давления воды) – справочная величина;
- Требуемый расход воды – справочная величина.
При замене узла на новый необходимо указать:
- Макс.температура и давление теплоносителя;
- Алгоритм управления электропривода – плавное или ступенчатое регулирование;
- Подключение электропривода – 24 или 220В;
- Kvs клапана.
Смесительные узлы для вентиляции Korf наша компания продает не только в Москве и Московской области, но и по всей России.
Звоните и заказывайте – 8(495)645-83-97,
отправляйте заявки на почту: sale@ruclimat.ru
