Смесительный узел для вентиляции необходим для регулировки температуры воздуха

Смесительный узел для вентиляции предназначен для регулировки температуры воздуха в системах приточной вентиляции и в системах воздушного отопления. Основное совместное применение – с водяным канальным нагревателем(калорифером) или с водяным охладителем.

Смесительный узел для вентиляции позволяет поддерживать не только заданную температуру воздуха, но и предотвратить аварийную ситуацию при размораживании водяных теплообменников.

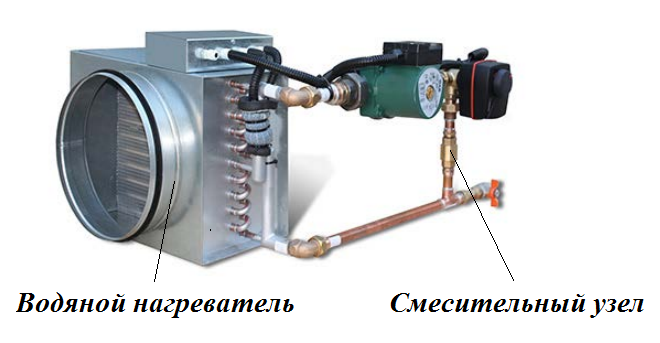

соединение смесительного узла с водяным нагревателем

Управление за заданной температурой в смесительном узле осуществляется с помощью терморегулятора и встроенного в воздушный канал датчика температуры.

При аварийной ситуации: отключение электричества или снижение температуры теплоносителя, необходимо: обеспечить работоспособность насоса, перекрыть поступление холодного воздуха из канала на теплообменник.

Состав

  1. Циркуляционный насос – обеспечивает прохождение жидкости через теплообменник и сеть трубопроводов;
  2. Трехходовой вентиль (реже двухходовой) – обеспечивает направление движения жидкости в теплообменник, либо минуя его, пуская теплоноситель через байпас, по “малому контуру”;
  3. Электропривод – приводной механизм для управления расходом, устанавливается непосредственно на трехходовой вентиль, с помощью крепежного комплекта;
  4. Обратный клапан – препятствует перетеканию в противоток теплоносителя;
  5. Фильтр грубой очистки – для очистки теплоносителя от металлических включений, для предотвращения заклинивания вентиля, загрязнения теплообменника.

Устройство смесительного узла

При необходимости смесительный узел для вентиляции можно так же укомплектовать:

  • Шаровыми кранами – для ограничения подачи теплоносителя в контур смесительного узла и теплообменника;
  • Термоманометрами – необходимы для визуального контроля за температурой и давлением в контуре. Пример: узел термоманометра Аэроблок TM 25-MST или TM 32-MST;
  • Балансировочными кранами – для регулировки расхода воды;
  • Гибкой подводкой – для удобства монтажа.

Схема работы

Регулирование температуры воздуха в канале происходит за счет ограничения подачи горячей, (холодной) воды в водяной теплообменник с помощью трехходового вентиля.

Работа смесительного узла происходит следующим образом. С повышением заданной температуры воздуха в воздушном канале, происходит изменение положения штока в трехходовом вентиле, его закрытие, и теплоноситель (вода) подается в теплообменник в меньшем количестве или перекрывается полностью(в зависимости от применяемого привода), проходя по малому контуру – байпасу. При понижении температуры воздуха – трехходовой вентиль открывается и теплоноситель течет в теплообменник, по “большому кругу”.

Схема смесительного узла для теплообменника

Условия эксплуатации смесительного узла:

  1. Максимальная температура теплоносителя – 110oC;
  2. Максимальное давление теплоносителя – 1МПа;
  3. Теплоноситель(вода) не должен содержать твердых примесей и агрессивных химических веществ, способствующих коррозии и разложению материалов деталей узла;
  4. Температура окружающей среды при эксплуатации узла должна быть выше температуры замерзания теплоносителя.

Где применяется смесительные узлы для вентиляции?

Смесительный узел для вентиляции применяется в составе с различными установками:

  • Приточные установки с водяным нагревателем;
  • Приточно-вытяжные установки с водяным нагревателем;
  • Приточные и приточно-вытяжные установки в водяным охладителем воздуха;
  • В наборных системах вентиляции;
  • Тепловые пушки с водяным нагревом;
  • Тепловые завесы с водяным нагревом;
  • Фанкойлы;
  • Водяные полы и др.

Для надежной работы смесительного узла и предотвращения размораживания теплообменного оборудования в зимний период, а так же в ходе эксплуатации, необходимо:

  1. Раз в год очищать рабочую поверхность узла;
  2. Периодически (в зависимости от условий эксплуатации) производить очистку фильтра;
  3. Для снижения солевых осадков следует использовать специально подготовленную воду из сетей центрального водоснабжения.

Электродвигатель насоса и электропривод трехходового клапана ухода не требуют!

Условные обозначения и их расшифровка

Как правило, в названии на смесительный узел для вентиляции указаны все основные параметры работы, марка насоса, значение KVs, диаметр подсоединительного патрубка.

Рассмотрим примеры:

Смесительный узел Korf SURP 40-2,5

  • SURP – плавное регулирование, SUR – трехпозиционное регулирование;
  • 40 КПа – статическое давление смесительного узла;
  • 2,5 – KVs клапана.

Смесительный узел Аэроблок MST 25-40-1.0-C24-F

  • MST – узел для водяных нагревателей;
  • 25-40 – используемый насос;
  • 1,0 – KVs клапана;
  • C24 – привод Gruner 225C-024T-05-W.

Возможные комплектации индекс "24" – привод Gruner 225-024T-05, индекс "230" – привод Gruner 225-230T-05

  • F – гибкая подводка в комплекте.

Возможные комплектации индекс "N" – гибкой подводки в комплекте нет

Смесительный узел для вентиляции VENTS УСВК 1 1/2-16

  • УСВК – плавное регулирование;
  • 1 1/2 дюйма – диаметр присоединительного патрубка;
  • 16 – KVs клапана.

Подбор смесительного узла для вентиляции

Смесительные узлы для вентиляции подбираются индивидуально с учетом требуемого расхода воды (количество), пропускной способности – Kvs. Расход воды способный нагреть воздух проходящий через теплообменник до заданной температуры. Kvs измеряется в м3/час и зависит от пропускной способности сетевого оборудования.

Подбор смесительного узла по KVs

ΔPV100 – потеря давления при полностью открытом клапане;

V100 – номинальный расход воды при PV100;

Для подбора смесительного узла по графику, необходимо определить требуемый расход воды проходящий через нагреватель (охладитель) и падение давления воды (требуемый напор). Эти значения определяются по графикам расчета нагревателей и охладителей, которые есть для каждого теплообменника.

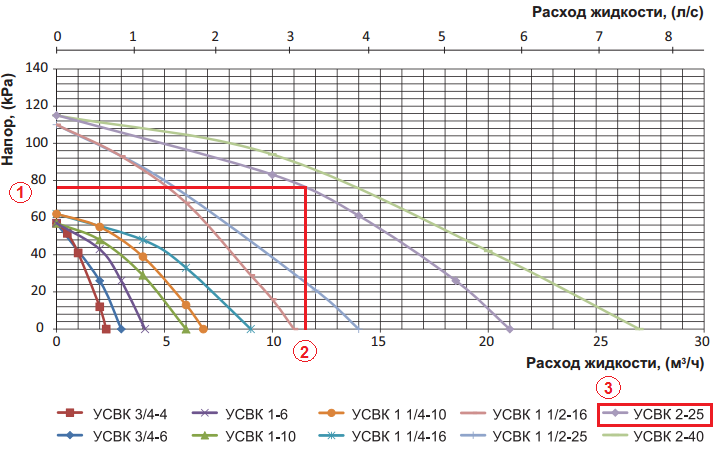

График для подбора смесительных узлов VENTS

Выбранная модель – УСВК 2-25

Для подбора смесительного узла по номограмме, необходимо определить требуемый расход воды через нагреватель (охладитель) и падение давления воды (требуемый напор).
Эти параметры определяются по графикам расчета нагревателей и охладителей, приведенным в данном каталоге индивидуально для каждого теплообменника.

Как купить смесительный узел для вентиляции?

Хотите купить смесительный узел для вентиляции? Воспользуйтесь удобным фильтром подбора оборудования в левой части страницы. Сомневаетесь в выборе? Мы с радостью Вас проконсультируем!

Для правильного подбора KVs клапана для нового смесительного узла необходимо указать:

  1. Требуемый напор(падение давления воды) – справочная величина;
  2. Требуемый расход воды – справочная величина.

При замене узла на новый необходимо указать:

  1. Макс.температура и давление теплоносителя;
  2. Алгоритм управления электропривода – плавное или ступенчатое регулирование;
  3. Подключение электропривода – 24 или 220В;
  4. KVs – клапана.
