Реле потока воздуха Shuft SL1E/HY
Подробное описание
- Технические характеристики
- описание
- отзывы (0)
| Релейный выход | 15(8) A, 24...250B~ |
| Класс защиты | IP 65 |
| Окружающая температура, °С | -40...+85 |
| Размер, (мм) | 140x62x65 мм |
| Вес, кг | 0.63 |
Описание на реле потока воздуха Shuft SL1E/HY
Реле потока воздуха SL1E/HY предназначено для контроля потока воздуха и неагрессивных газов в воздуховодах систем вентиляции, кондиционирования или очистки воздуха. Основное назначение датчика – определение работоспособности вентиляторов. При недостаточном потоке воздуха сигнализируется авария.
Параметры
| Минимальное значение отключения | 1 м/с |
| Минимальное значение включения | 2,5 м/с |
| Максимальное значение отключения | 8 м/с |
| Максимальное значение включения | 9,2 м/с |
| Максимальная температура воздуха | 85 °С |
| Контакты | Пылезащищенные микропереключатели с перекидными контактами |
| Релейный выход | 15(8) А, 24…250 В~ |
| Рабочая температура | -40…+85 °С при влажности 10…90% (без конденсации) |
| Температура в канале | -10…+85 °С |
| Материал | Лопатка – нержавеющая сталь, рычаг - латунь, корпус - АБС-пластик, крышка – прозрачный поликарбонат |
| Температура хранения | -40…+85 °С |
| Степень защиты | IP65 снаружи канала |
| Размеры корпуса | 140х62х65 мм |
| Вес | 630 г |
Размеры
Монтаж
Реле потока воздуха SL1E/HY откалибровано на минимальное значение отключения. Большее значение задается поворотом винтом настройки по часовой стрелке. Из-за риска поломки при скорости воздуха свыше 5 м/с лопатка должна обрезаться в соответствии с разметкой. При этом минимальное значение отключения возрастает с 1 до 2,5 м/с. Во избежание завихрений и неустойчивости положения лопатки следует обеспечить прямые участки воздуховодов длиной в 5 диаметров выше и ниже места установки датчика.

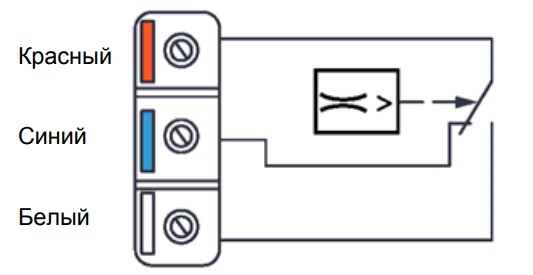

Подключите красную и белую клеммы. Контакт красный - белый размыкается, когда поток падает ниже заданного уровня. При отсутствии потока контакт красный - синий замыкается и может использоваться как сигнальный или аварийный.
Как купить
Хотите купить реле потока воздуха SL1E/HY? Сомневаетесь в выборе? Мы с радостью Вас проконсультируем, подберем нужную модель!
Выбирая реле потока воздуха, необходимо учесть:
- Значение релейного выхода;
- Минимальное значение отключения/отключения;
- Температуру эксплуатации.
Заказать реле потока воздуха SL1E/HY можно в Москве с доставкой по России.
