Тиристорные(симисторные) регуляторы скорости вращения

Бывает электронный и плавный регулятор скорости вентилятора. Они отличаются мощностью подключаемого двигателя. Первый вариант будет наиболее удобным в эксплуатации. В категории электрических агрегатов для установки скорости особо востребованы тиристорные (симисторные) модели.

Функционал

Принцип их работы основан на фазовом управлении. Когда сетевое напряжение переходит через нулевую отметку, меняется момент включения тиристоров, которые встречно-параллельно подключены друг к другу. Два ключа нужны только из-за переменного напряжения. На каждый из них приходится своя полуволна. Заметим, что тандем из двух тиристоров-ключей называют симистор.

В момент преодоления напряжением нулевой отметки тиристорный регулятор скорости меняет его среднеквадратичное значение. Это возможно только потому, что при открытии и закрытии ключей происходит «отсечение» части волны напряжения. Ранее подобный результат достигался пропуском полупериодов волны напряжения, но сейчас от такого шумного и нестабильного (случаются резкие усиления) способа отказываются.

Выбор

Такие регуляторы скорости вентилятора – наиболее предпочтительны для регулировки скоростного режима моторов из-за их индуктивной нагрузки. В них всегда установлено минимальное значение напряжения, которое может подаваться на мотор вентилятора.

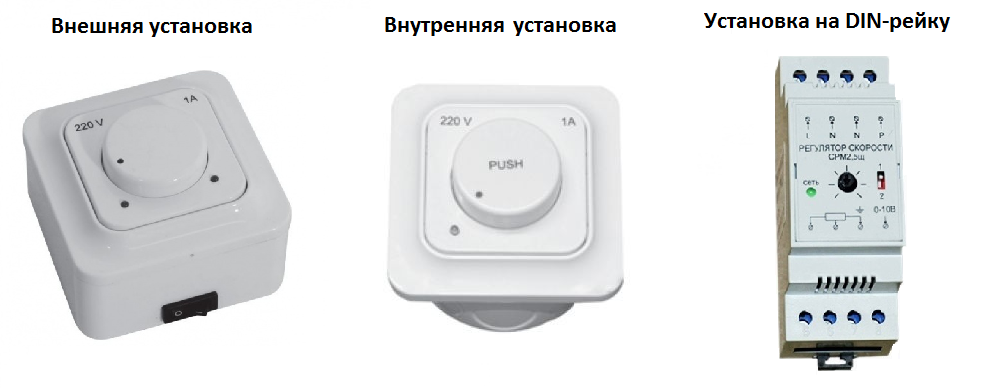

Виды

Выбирая симисторный регулятор скорости вращения вентилятора, нужно учитывать его силу тока. Ток, который создает он, должен в 4 или больше раз превосходить силу движения электрически заряженных частиц в вентиляторе. Но если его резистивная нагрузка не будет превышать 2 А, то регулятор можно подбирать с таким же количеством ампер.

Для защиты тиристорных ключей от перенапряжения должен быть установлен предохранитель подходящей мощности. Достаточно, чтобы максимальная сила его электрически заряженных частиц не менее чем на 20% была больше рабочего тока мотора вентилятора. Только в этом случае гарантирована надежная защита эксплуатируемого оборудования.

Чтобы симисторный регулятор скорости вращения ровнее и стабильнее формировал синусоиду, нужен демпфирующий конденсатор. Он будет способствовать сдвигу фазы.

Среди преимуществ агрегатов с тиристорами также выделяют лояльную стоимость, компактные размеры и небольшой вес.

Особенности

Пред покупкой такого оборудования нужно учесть, что оно будет работать только с моторами минимальной мощности. Для более производительных вентиляторных двигателей лучше поискать другие способы регулирования скорости вращения - трансформаторные или частотные регуляторы.

При сетевых помехах устройство с тиристорами может шуметь. Если оно установлено на стене, то это непременно вызовет дискомфорт у тех, кто находится в помещении. Если регулятор спрятан в шкаф управления, такой его особенностью можно пренебречь.

Подключение

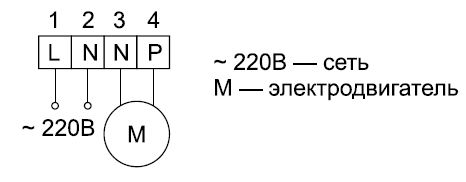

подключение симисторного регулятора

Симисторный регулятор скорости вращения вентилятора также иногда пропускает на двигатель постоянное напряжение. Поэтому не все модели моторов могут управляться агрегатами на основе тиристоров. Следует выбирать только те из них, которые специально проектировались под такой способ управления.

Большинство однофазных моторов адаптированы для работы в «тандеме» с симисторными установками. Для защиты от изменения типа напряжения в них есть автоматическая термозащита. Если в ходе эксплуатации возникает ситуация, которая угрожает работоспособности двигателя, то срабатывает предохранитель и система перестает функционировать. В случае аварийного отключения ее перезапуск делают в ручном режиме.
