Регуляторы скорости вентилятора

Регулятор скорости вращения вентилятора. Общие сведения

Регулятор скорости вращения вентилятора предназначен для управления расходом воздухообмена вентилятора или двигателя. Существует несколько типов таких приборов: трансформаторные: одно и трех-фазные и симисторные(тиристорные) регуляторы.

Типы

Рассмотрим регуляторы скорости вращения вентилятора более подробно.

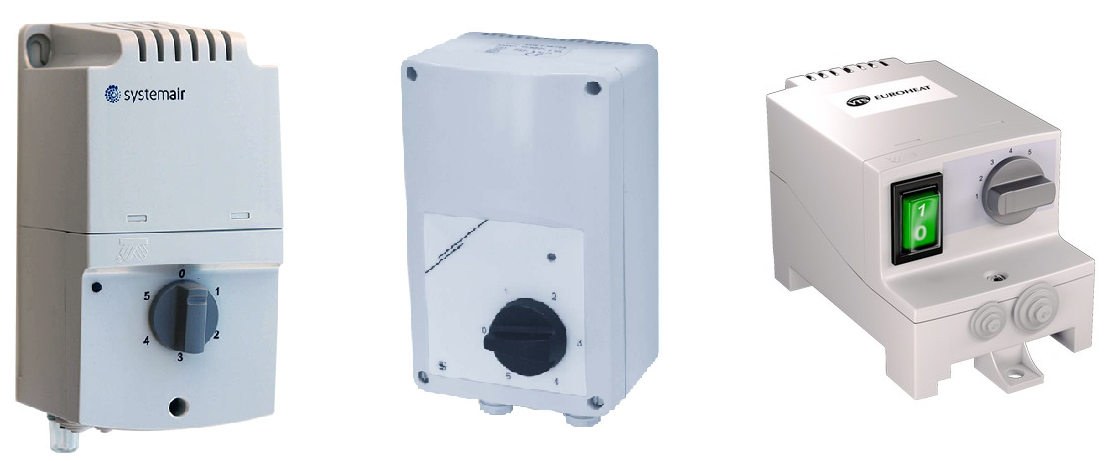

Пятиступенчатый (трансформаторный) регулятор скорости вентилятора

Пятиступенчатый(трансформаторный) регулятор скорости вращения вентилятора применяется для ступенчатого регулирования производительности промышленных одно и трех-фазных вентиляторов.

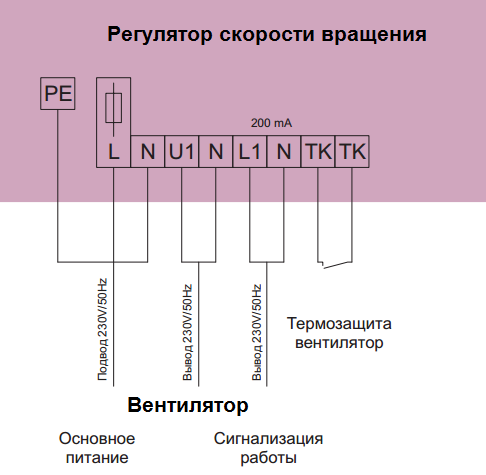

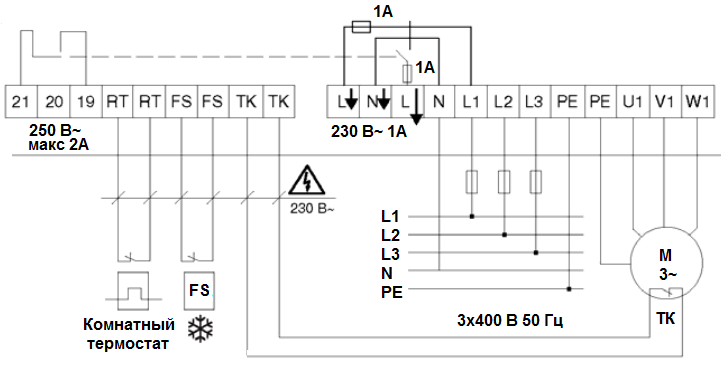

Пятиступенчатые регуляторы скорости вращения вентилятора могут управлять как однофазным двигателем(220В), так и трехфазным(380В). Такие регуляторы, как правило, имеют 5 положений для регулировки скорости вентилятора, соответствующие значениям напряжения. Однофазный регулятор скорости вращения вентилятора имеет пять скоростей с выходным напряжениям: 110В – 130В – 160В – 190В – 230В. Трансформаторный регулятор скорости вращения вентилятора для трехфазного вентилятора имеет пять положений: 130В – 145В – 185В – 240В – 400 В. Регулировка осуществляется поворотом ручки. Ручка имеет пять фиксированных положений, которые соответствуют значениям напряжения. Некоторые из них дополняются тепловым реле (индекс "T") для защиты от перегрева подключаемого вентилятора. Повторное включение вентилятора осуществляется после возвращения температуры двигателя к рабочим параметрам.

Если двигатель вентилятора не имеет термоконтактов, необходимо установить тепловую защиту электродвигателя!

Такие трансформаторы для регулировки скорости вращения вентилятора помещены в ударопрочный пластмассовый АВС корпус и имеют класс защиты IP54. Допускается подключение к несколькими вентиляторам, если общий потребляемый ток не превышает номинального тока регулятора. Размещение регулятора скорости вращения вентилятора предусмотрено только внутри проветриваемого помещения.

Производят трансформаторные регуляторы скорости вращения вентилятора, практически все компании – Shuft, Vents, Polar Bear, Systemair, Luftmeer.

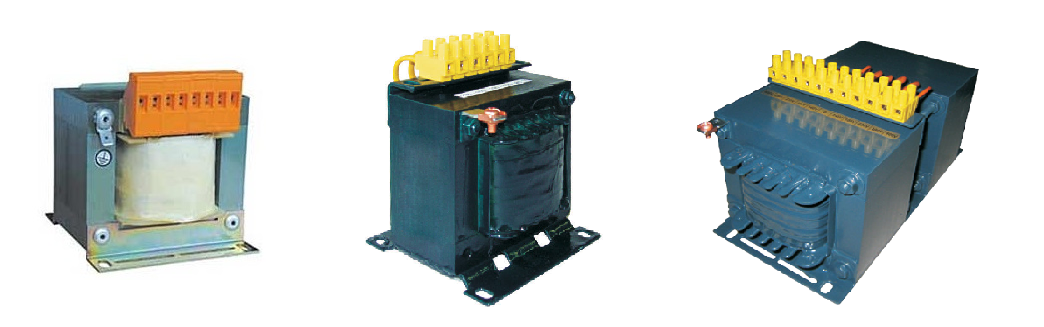

Пятиступенчатый (без корпуса) регулятор скорости вращения вентилятора

Более дешевый вариант такого трансформатора – бескорпусной трансформатор регулятор скорости вращения вентилятора. Для управления необходимо к трансформатору приобрести многопозиционный переключатель. Идеально подходит для установки в щит автоматики. Для управления работой трансформатора, переключатель необходимо устанавить на панель управления щита.

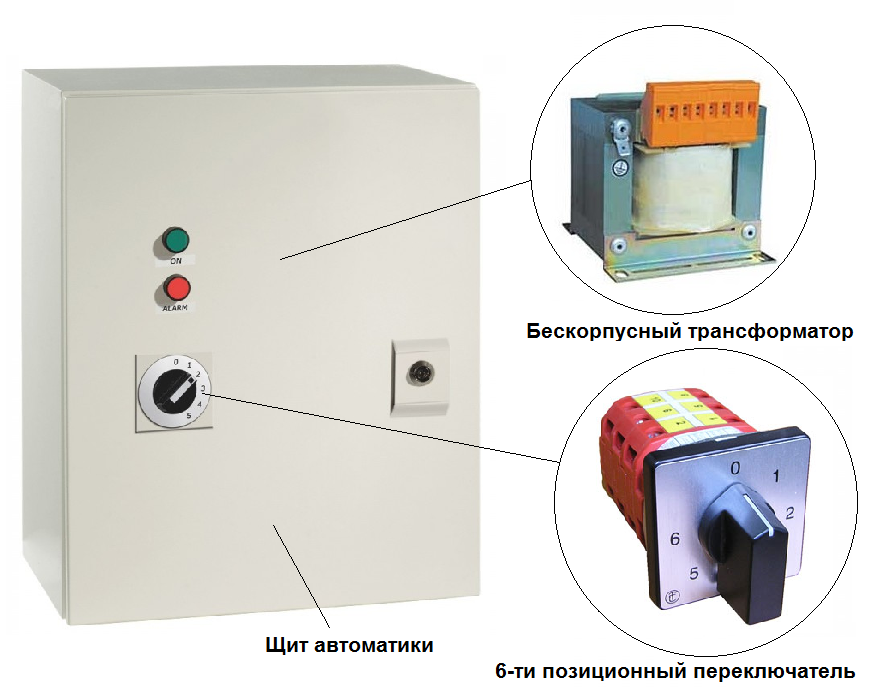

Установка бескорпусного трансформаторного регулятора скорости вращения вентилятора в щит автоматики с многопозиционным внешним переключателем. (рис. выше)

Максимальная нагрузка подключаемого вентилятора 14А. Преимуществом таких регуляторов с помощью изменения напряжения, по сравнению с частотными преобразователями является простота монтажа и конечно – низкая цена. Допускается подключение к несколькими вентиляторам, если общий потребляемый их ток не превышает номинального тока регулятора. Выпускаются для управления вентиляторами на 220 и 380 В.

Условные обозначения регуляторов скорости вентилятора

Расшифровка значений параметров в маркировке основных ведущих производителей регуляторов скорости вращения вентиляторов:

1. Индекс "E" – 1 фазный(220В) – Shuft, VENTS, Polar Bear, Systemair, Luftmeer;
2. Индекс "D" – 3 фазный(380В) – Shuft, VENTS, Polar Bear, Systemair, Luftmeer;
3. Цифровое значение – максимальная сила тока;
4. Индекс "T" – наличие подключения термозащиты вентилятора.

Примеры

• Регулятор Polar Bear OVTE 7.5 – однофазный, макс. сила тока – 7,5 А, с термозащитой;
• Регулятор Shuft FSRD-A 3.0 – трехфазный, макс. сила тока – 3,0 А, без термозащиты;
• Регулятор Systemair RTRD 14 – трехфазный, макс. сила тока – 14,0 А, с термозащитой.

Симисторный или плавный регулятор скорости вентилятора

Меньшее распространение получил плавный – симисторный регулятор скорости вращения вентилятора.

Они применяются в бытовых, системах вентиляции для вентиляторов с подключением на 220 В. Изменение работы вентилятора происходит регулировкой силы тока. В таких регуляторах скорости вращения вентилятора нет фиксированных положений кнопки, т.е регулировка работы вентилятора может происходить плавно. Центральная кнопка, как правило, имеет подсветку. Максимальная сила тока вентилятора 10 А. Подключаемый вентилятор должен быть однофазным. Подключение симисторного регулятора скорости вентилятора не требует высокой квалификации. Недостаток – посторонний шум при работе вентилятора в крайнем положении.

Варианты монтажа

1. Накладной – для внешней установки;
2. Потайной(встроенный) – для внутренней установки;
3. Для установки на DIN-рейку.

Основные производители – Shuft, Vents, Polar Bear, Systemair, Luftmeer

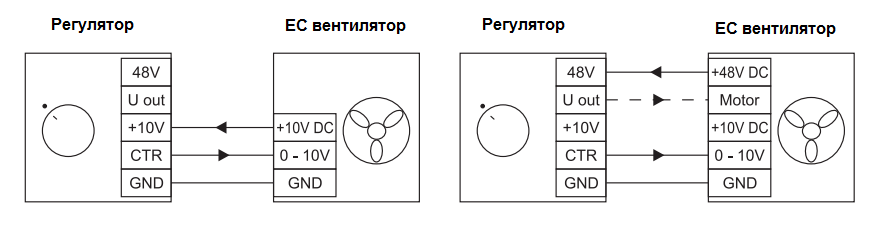

Для EC вентиляторов

Для регулировки работы энергосберегающих вентиляторов с EC двигателями применяются EC контроллеры или блоки управления для  EC вентиляторов. Для управления такими контроллерами-блоками необходимо приобрести регулятор с управляющим сигналом 0-10В.

Как купить регулятор скорости вентилятора

Хотите купить регулятор скорости вращения вентилятора? Воспользуйтесь удобным фильтром подбора оборудования в левой части страницы. Сомневаетесь в выборе? Мы с радостью Вас проконсультируем, подберем нужную модель!

Для правильной работы регулятора скорости вращения вентилятора необходимо знать:

1. Количество фаз подключаемого вентилятора;
2. Силу тока вентилятора;
3. Управляющий сигнал (для EC-вентилятора).
