Прямоугольные канальные вентиляторы
Прямоугольные канальные вентиляторы – обязательный элемент в системе вентиляции
Прямоугольные канальные вентиляторы предназначены для организации приточной или вытяжной вентиляции, которые монтируются непосредственно в
прямоугольный воздуховод.
Прямоугольные канальные вентиляторы, как правило, обеспечивают значительно больший расход воздуха, чем вентиляторы для круглых каналов.
Монтаж
Прямоугольные канальные вентиляторы устанавливаются с расчетом на сервисное обслуживание. Необходимо обеспечить свободный доступ к мотор-колесу и клеммной коробке. Монтаж прямоугольных канальных вентиляторов можно проводить в любом положении: вертикальном или горизонтальном. С двух сторон прямоугольные канальные вентиляторы имеют фланцевые соединения, что облегчает их соединение с воздуховодом. Для герметичного соединения вентилятора с воздуховодом необходимо использовать межфланцевую уплотнительную ленту толщиной не менее 5 мм.
Прямоугольный канальный вентилятор выпускается как с вперед загнутыми так и назад загнутыми лопатками крыльчатки.
Обозначения
| Тип прямоугольного канального вентилятора | Сечение канала, мм | Напряжение, В | Тип двигателя | Термоконтакты | Лопатки | Количество полюсов мотора |
| Shuft RFE-B 300x150-2 VIM | 300 х 150 | 220 | Асинхронный | Встроены | С назад загнутыми | 2 |
| Ruck KVR 7040 D4 30 | 700 х 400 | 380 | Асинхронный | Встроены | С назад загнутыми | 4 |
Роль прямоугольного канального вентилятора в системе вентиляции
Если речь идет об организации приточной вентиляции с помощью прямоугольного канального вентилятора, то рекомендуется перед ним установить: клапан и привод для вентиляции (закрытие клапана при выключенной установке), карманный или кассетный фильтр, электрический нагреватель/калорифер или водяной нагреватель для прямоугольных каналов и комплект из автоматики. Если прямоугольный канальный вентилятор установлен в систему вентиляции, то для управления необходимо приобрести: датчик дифференциального давления для определения давления на вентилятор, при загрязнении фильтра, регулятор температуры Pulser (установка требуемой температуры), датчик температуры. Управление скоростью вращения в прямоугольных канальных вентиляторах осуществляет регулятор скорости вращения или экономичный
частотный преобразователь. Рекомендуется использовать качественный и недорогой частотный преобразователь Danfoss. Для уменьшения уровня внутреннего шума в канале, после прямоугольного канального вентилятора необходимо установить шумоглушитель прямоугольного сечения.

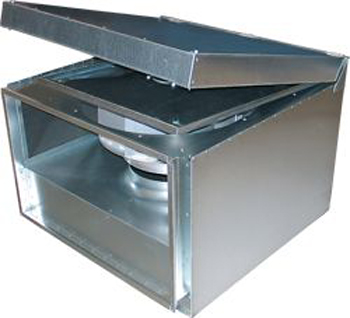

Для снижения внешнего уровня шума идущего от прямоугольного канального вентилятора, применяют дополнительную звукоизоляцию самого вентилятора из минеральной ваты или устанавливают более дорогие шумоизолированные прямоугольные канальные вентиляторы.
Используя прямоугольный канальный вентилятор для организации вытяжной вентиляции необходимо установить: клапан с приводом, шумоглушитель, трансформаторный или частотный преобразователь. Для синхронизации работы вытяжного прямоугольного канального вентилятора и приточного вентилятора возможно применение одного регулятора вращения скорости вентилятора с индексом силы тока больше суммы токов вентиляторов.
Цена и отличия
Цена на прямоугольные канальные вентиляторы начинается от 9000 рублей и зависит от многих факторов:
- По подключаемому напряжению – 220 В или 380 В;
- По сечению прямоугольного канала – от 400 х 200 до 1000 х 500 мм;
- По расходу перемещаемого воздуха – от 350 до 18 000 м3/час;
- По энергосбережению – традиционные двигатели(асинхронные) или EC-двигатели(синхронные) безколлекторные;
- По количеству полюсов мотора;
- По конструкции – со съемным мотор-колесом, в шумоизолированном корпусе;
- По типу лопаток вентилятора – вперед загнутые, такие вентиляторы имеют более компактные размеры или назад загнутыми лопатками, обеспечивают больший КПД и меньший шум;
- По наличию термозащиты при перегреве мотора;
- По шумоизоляции – в шумоизолированном(звукоизолированном) корпусе или без.
Как купить канальный прямоугольный вентилятор?
Хотите купить прямоугольный канальный вентилятор? Воспользуйтесь удобным фильтром подбора оборудования в левой части страницы.
Для правильного подбора прямоугольного канального вентилятора необходимо указать:
- Подсоединяемый размер воздуховода – ширина и высота в мм;
- Количество фаз вентилятора – 1 или 3 фазы;
- Необходимый расход воздуха, м3/час.
Сомневаетесь в выборе? Мы с радостью Вас проконсультируем, подберем нужную модель прямоугольного канального вентилятора, если необходимо сделаем проект по вентиляции и конечно произведем качественный монтаж вентилятора в Москве точно в срок!
Прямоугольные канальные вентиляторы наш интернет-магазин продает не только в Москве и Московской области, но по всей России.
Звоните и заказывайте – 8(495)645-83-97
отправляйте заявки на почту: sale@ruclimat.ru
