Приточная установка Ostberg SAU 250 E1

Назначение и функциональные особенности

Приточная установка Ostberg SAU 250 E1 эталон высочайшего качества и надежности от ведущего шведского концерна. Установка применяется для организации приточной вентиляции в небольших помещениях – коттеджах, магазинах, квартирах, офисах площадью до 250-270 м². Звукоизоляция корпуса установки из минеральной ваты толщиной в 50 мм не создаст дискомфорта даже на максимальных режимах эксплуатации вентилятора. В качестве нагревательного элемента в установке применяется водяной калорифер. Для подключения нагревателя необходима горячая вода с параметрами температуры теплоносителя на входе 80^оC и на выходе 60^оC. При меньших значениях температуры, мощность нагрева снижается.

Технические характеристики на приточные установки Ostberg SAU 250 E1

Основные составляющие установки:

• Карманный фильтр очистки входящего воздуха – класс очистки G4
• Вентилятор с назад загнутыми лопатками с внешним ротором асинхронного типа – производительностью 820 м³/час
• Водяной калорифер для нагрева поступающего воздуха – мощностью 14,7 кВт
• Щит управления установкой Air Control ACM-C2KR104 – опция
• Выносной пульт управления для щита управления RCU-31 – опция
• 3-х ходовой вентиль Polar Bear 3DS 15-1,0 – опция
• Электропривод Polar Bear AST04 – опция
• Электропривод c возвратной пружиной Polar Bear ASO-R08.F – опция
• Электропривод Regin AQM 2000A-1R – опция
• Смесительный узел – опция

Шумовые характеристики приточных установок Ostberg SAU 200 C3

Аэродимамические характеристики приточной установки Ostberg SAU 250 E1

Монтаж

Компактные габаритные размеры установки допускают осуществлять монтаж в стесненных условиях. Монтаж установки Ostberg SAU 250 E1 можно осуществлять в любом положении. Для замены фильтра и обслуживания вентилятора  необходимо обеспечить безопасный доступ.

Устройство приточной установки Ostberg SAU 250 E1

Установку необходимо монтировать в теплом, сухом, не взрывоопасном помещении.

Запрещено использовать приточную установку для перемещения взрывоопасных газов, муки и пыли.

Функции щита автоматики и пульта управления(опция)

Щит автоматики Air Control ACM-C2KR104 совместно с пультом управления RCU-31 предназначены для управления следующими параметрами:

1. Обеспечение заданной температуры подаваемого воздуха в диапазоне от 5 до 30 ^оC с помощью идущего в комплект поставки датчика температуры Regin TG-K330
2. Трехпозиционное регулирование скорости вращения вентилятора
3. Управление приводом воздушной заслонки – двухпозиционное регулирование
4. Обеспечение защиты от перегрева и короткого замыкания циркуляционного насоса смесительного узла
5. Управление работой регулирующего вентиля
6. Защита водяного калорифера при возникновении угрозы размораживания и низкой температуре воды
7. Индикатор загрязнения фильтра с помощью идущего в комплект датчика дифференциального давления Polar Bear DPS-500N
8. Обеспечение защиты вентилятора от перегрева и короткого замыкания
9. Отключение приточной установки в режимах “Авария” и при загрязнении фильтра.

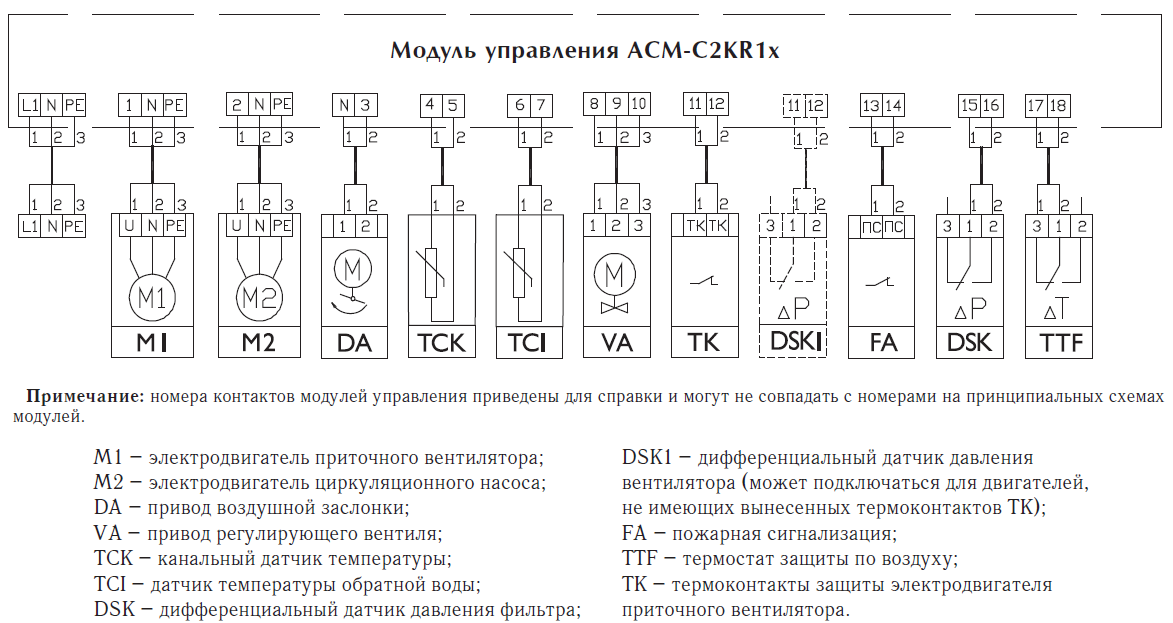

Схема подключения модуля управления Air Control ACM-C2KR104

Схема подключения пульта RCU-31
