Приточно-вытяжные установки
Что такое приточно-вытяжная установка?

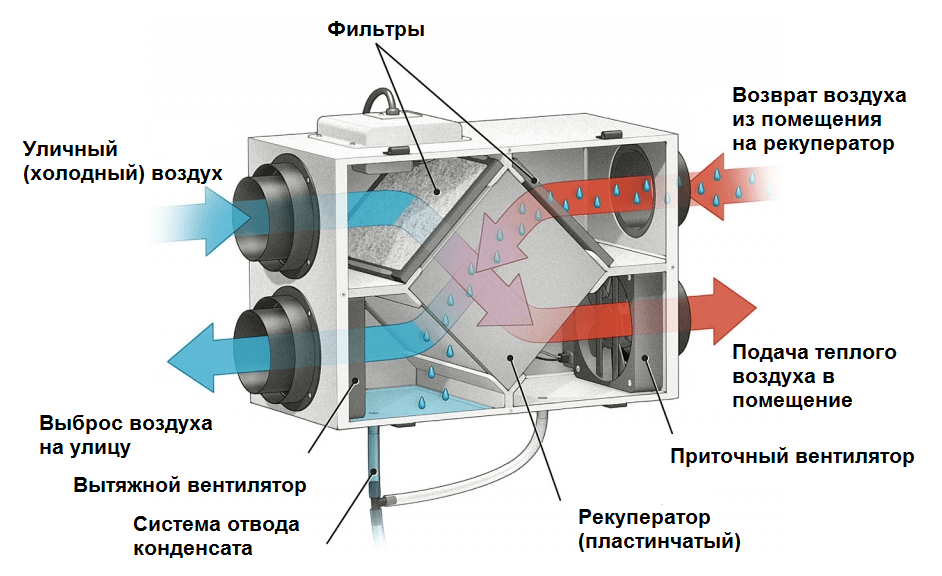

Приточно-вытяжная установка предназначена для организации механической вентиляции помещения с сохранением утилизируемого, удаляемого тепла на улицу. Установленный в приточно-вытяжную установку рекуператор воздуха существенно снижает затраты на обогрев уличного воздуха. Теплый воздух перед тем, как попасть на улицу, проходит через рекуператор, передает ему тепло, а затем уже охлажденный попадает на улицу. Воздух с улицы подаваемый приточным вентилятором забирает тепло с пластин рекуператора и подает в помещение уже теплый воздух.
Применение

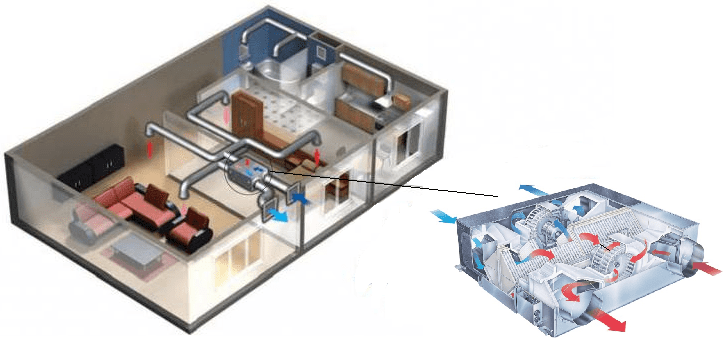

Приточно-вытяжные установки применяются в магазинах, офисах, квартирах и коттеджах, где присутствует ограничение по электропитанию, или кто желает снизить эксплуатационные расходы на электроэнергию. Как правило, для небольших помещений до 300 м2 применяются компактные приточно-вытяжные установки. Максимальный воздухообмен таких установок ограничен 1500 м3/час.
Существенная экономия средств в эксплуатации вентиляции достигается при использовании вентиляционных приточно-вытяжных установок с эффективным роторным рекуператором и водяным канальным нагревателем.
Состав приточно-вытяжной установки
Приточно-вытяжные установки обладают необходимыми характеристиками и устройствами для организации полноценной и качественной вентиляции помещения. В одном изолированном агрегате компактно расположены:
- Приточный и вытяжной вентилятор;
- Роторный или пластинчатый рекуператор;
- Приточный и вытяжной фильтр для очистки воздуха и защиты рекуператора;
- Водяной или электрический нагреватель воздуха(опционально);
- Комплект автоматики с проводным или интегрированным пультом управления.
Типы приточно-вытяжных установок
Приточно-вытяжные установки выпускаются в различном исполнении: в зависимости от поставленных задач, особенностей монтажа и технических условий эксплуатации. Разделить можно на подгруппы:

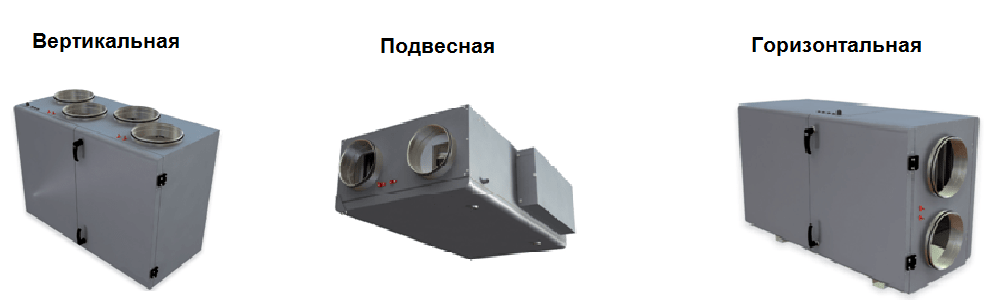

Способ монтажа
- Подвесные – устанавливаются у потолка, подключение воздуховодов осуществляется в одной плоскости. Индекс в маркировке установки “C”;
- Вертикальные – устанавливаются на полу, воздуховоды подключаются в верхней части установки. Индекс в маркировке установки “V”;
- Горизонтальные – устанавливаются на полу, воздуховоды подключаются с противоположенных друг другу сторон. Индекс в маркировке установки ”S”.
Способ нагрева
- С водяным канальным нагревателем(калорифером). Индекс в маркировке установки “W”;
- С электрическим нагревателем. Индекс в маркировке установки “E”;
- С возможностью использования байпаса.
Тип рекуператора
- Приточно-вытяжная установка с роторным рекуператором. Обладают высокой эффективностью. Воздушные потоки не герметичны. Индекс в маркировке установки “R”;
- Установка с пластинчатым рекуператором. КПД до 70%. Воздушные потоки не смешиваются. Индекс в маркировке установки “P”;
- Жидкостной. Применяются крайне редко.
Особенности подбора приточно-вытяжных установок
Подбирая приточно-вытяжные установки учитывайте возможное сопротивление от сети воздуховодов, отводов и воздухораспределительных решеток, количества находящихся людей в помещении, объем помещения, назначение помещения и многих других параметров. Стоимость приточно-вытяжной установки с электрическим нагревателем дешевле, чем с водяным калорифером, но дальнейшая эксплуатация в два-три раза дороже.
| Параметр и модель приточно-вытяжной установки | Shuft UniMAX-P 500VEL-A | Shuft UniMAX-R 850VWR EC | Ostberg HERU 400 T RWR | Systemair VX 700 EV R | Systemair SAVE VTR 500 R |
| Воздухообмен, м3/час | 500 | 850 | 1500 | 700 | 500 |
| Пластинчатый рекуператор | P | ||||
| Роторный рекуператор | R | R | R | R | |
| Подготовлена для установки электрического нагревателя | E | E | E | ||
| Подготовлена для установки водяного нагревателя | W | W | |||
| Монтаж – вертикальный | V | V | V | V | V |
| Монтаж – горизонтальный | |||||
| Встроенная автоматика | есть | опция | опция | есть | есть |
| Правое исполнение | R | R | R | ||
| Левое исполнение | L | L |
По ценовой классификации приточно-вытяжные установки можно объединить в три сегмента:
- Швеция: Systemair, Ostberg – премиальный;
- Shuft(Швеция-Германия): 2vv(Чехия), Salda(Литва), Komfovent(Латвия), ВЕНТС(Украина) – бизнес;
- КНР: Electrolux EPVS, Ballu Machine BPVS, Royal Clima RCS – бюджетный сегмент.

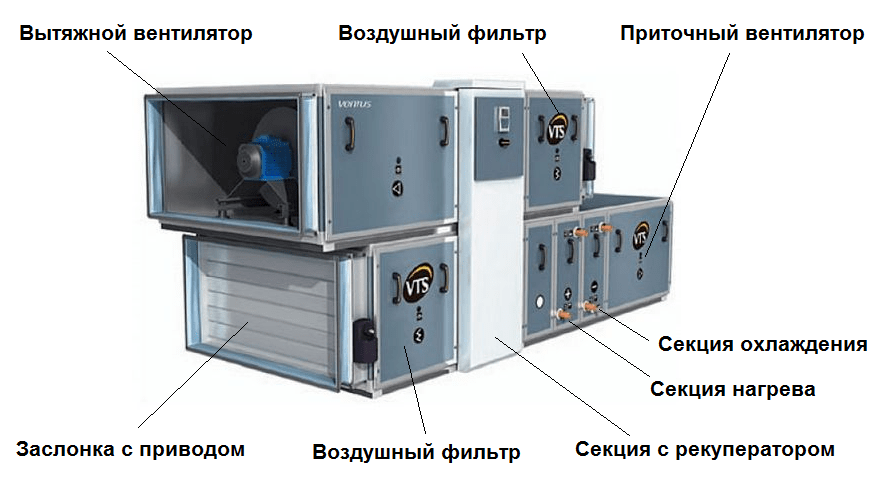

Каркасно-панельные приточно-вытяжные установки
Для помещений, где требуется большой воздухообмен от 4000 м3/час, применяются каркасно-панельные приточно-вытяжные установки. Они предназначены для вентиляции целых зданий: торговых, бизнес-центров. По причине сложности транспортировки и монтажа, каркасно-панельные приточно-вытяжные установки поставляются на объект в разобранном состоянии, посекционно. В каждой звуко-теплоизолированной секции расположен отдельный вентиляционный элемент: фильтр, вентилятор, нагреватель, рекуператор, увлажнитель и шумоглушитель.
