Канальные нагреватели
Канальные нагреватели – важный элемент системы приточной вентиляции
Канальные нагреватели применяются для организации системы приточной вентиляции. Они служат для нагрева поступающего холодного воздуха в помещение. В приточной и приточно-вытяжной установке обязательно установлен водяной калорифер или электрический нагреватель. Часто такой канальный нагреватель называют калорифер. Рассмотрим оба нагревателя подробнее.
Водяные калориферы
В системах вентиляции для нагрева воздуха, где присутствует индивидуальный тепловой пункт используются канальные водяные калориферы, а для температур воды выше 115 оC применяют паровые.
Конструктивно водяные калориферы выполнены в виде металлического корпуса из стали оцинкованной, внутри которых расположены медные трубки с алюминиевым оребрением. В качестве энергоносителя используется нагретая вода, пар либо незамерзающие жидкости. Водяной калорифер устанавливается непосредственно в прямоугольный канал. Расположение теплообменника может быть как вертикальным, так и горизонтальным.
Так же не важно справа или слева будет подводиться вода. В случае использования незамерзающих жидкостей – теплоносителей, возможно уличное использование калорифера. В случае использования в качестве энергоносителя воды или пара использование допускается только внутри обогреваемых помещений. Такие устройства устанавливаются после канального вентилятора, при этом не допускается наличия в воздухе волокнистых, клейких или абразивных частиц. В случае загрязненного воздуха канальный нагреватель должен быть установлен после фильтра.
Для регулирования мощности водяного калорифера для вентиляции рекомендуется использовать смесительный узел и автоматику. Монтируются водяные калориферы путем крепления болтами к ответным фланцам воздуховода. Стыки герметизируются специальными уплотнителями. В случаях когда планируется использование калорифера в круглом канале, он оснащается специальными переходниками необходимого диаметра.
Если же помимо нагрева системы вентиляции необходим и комплексный обогрев помещений, для этих целей отлично подойдут газовые или твердотопливные котлы, которые предназначены для самых разных типов объектов, поскольку способны вырабатывать от 25 кВт до нескольких мВт тепла.

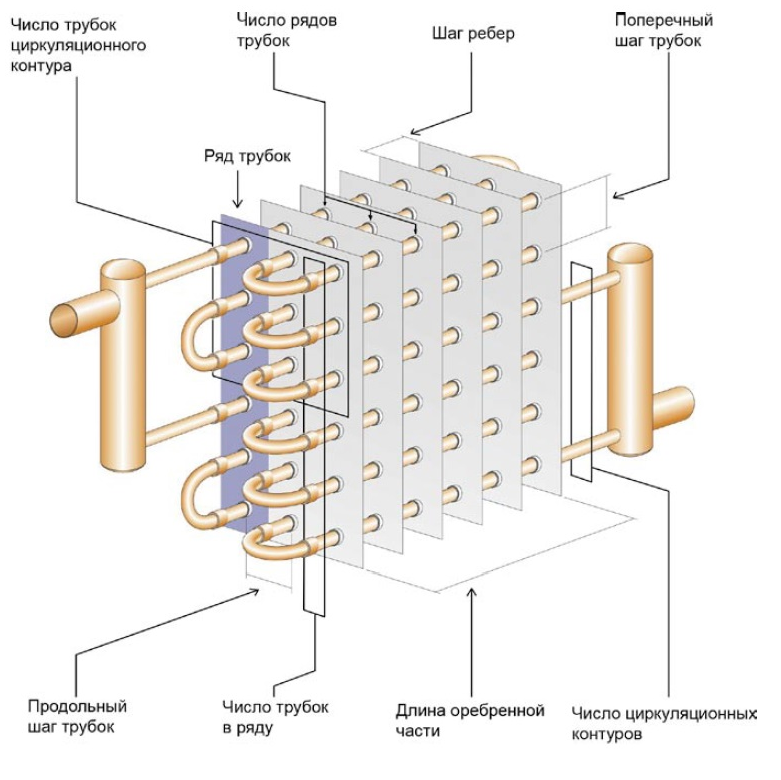

Отличие 2-х, 3-х и 4-х рядных водяных калориферов

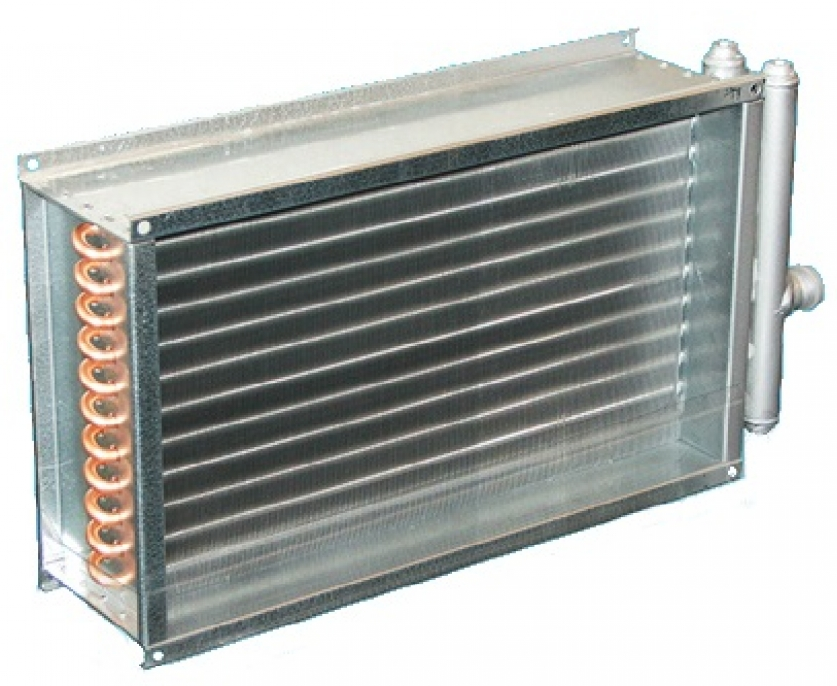

Пример 2-х рядного

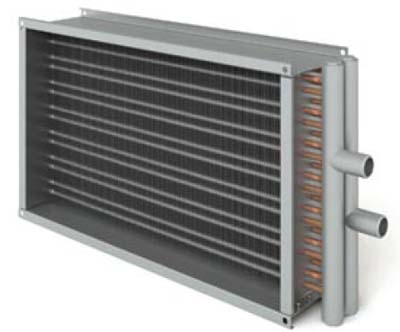

Круглый водяной калорифер
Термостат защиты от обмерзания
Для защиты от обмерзания и дальнейшее разрушение водяного калорифера необходимо установить термостат защиты от замерзания или капиллярный датчик и датчик температуры обратной воды. Капиллярный датчик необходимо установить после водяного калорифера(канального нагревателя) по всему его периметру. Датчик можно изгибать с минимальным радиусом 2 см.
- термостат защиты от замерзания Shuft TF18/HY длина капиллярной трубки 1,8 м;
- термостат защиты от замерзания Shuft TF30/HY длина капиллярной трубки 3,0 м;
- термостат защиты от замерзания Shuft TF60/HY длина капиллярной трубки 6,0 м.
Способ установки капиллярного датчика на калорифер
Капиллярный датчик настраиваемый
.png "Способ крепления капиллярного термостата на водяной канальный теплообменник с помощью скоб")
- Shuft NET-19(5)/HY длина капилляра 1,5 м, диапазон срабатывания -30....+300оC;
- Shuft NET-4/HY длина капилляра 1,5 м, диапазон срабатывания -30....+300оC;
- Shuft NET-7/HY длина капилляра 1,5 м, диапазон срабатывания 0....+600оC;
- Shuft NET-4/2/HY (2-двухступенчатый)длина капилляра 1,5 м, диапазон срабатывания -30....+300оC.
Датчик температуры обратной воды может быть погружным или менее точный, но более дешевый – накладной.
Для поддержания заданной температуры за водяным калорифером необходимо установить канальный датчик температуры, водяной клапан с приводом и контроллер.
Электрические канальные нагреватели

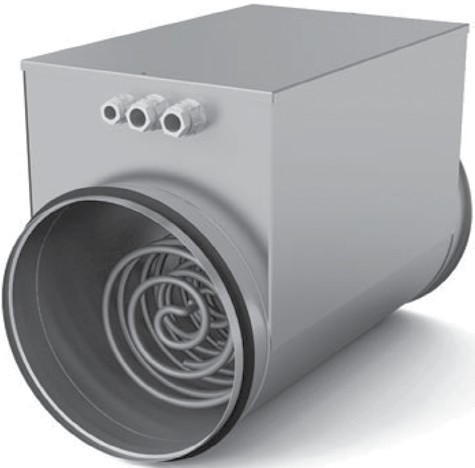

Помимо водяного нагрева приточного воздуха допустимо использование электрического нагрева. Электрические канальные нагреватели могут исполняться, как для прямоугольных так и для круглых каналов. Расположение канального нагревателя может быть как вертикальным, так и горизонтальным. Корпус его выполняется из листовой стали с цинковым покрытием.
Тэны канального нагревателя изготавливаются из нержавеющей стали. Как правило, они оснащаются двухступенчатой защитой от перегрева. Первая ступень срабатывает при нагреве до 60оC и автоматически возвращается в изначальное положение. Вторая ступень срабатывает при перегреве до 90оC и обратно его необходимо возвращать вручную.
Регулирование мощности электрического канального нагревателя осуществляется специальным регулятором по сигналу датчика установленного в канале воздуховода после нагревателя. Регулятор подбирается, исходя из мощности нагревателя. Канальный электрический нагреватель подбирается специалистом и зависит от количества проходящего воздуха, а так же его входящей температуры. Не допускается включение канального нагревателя при выключенном вентиляторе.
Расчет мощности нагревателя
При выбранном воздушном потоке вентилятора в м3/час и нужном увеличении температуры воздуха в оС, расчет мощности канального нагревателя можно произвести по формуле:
Р=Q×0,36×Т
где:
- Р – мощность канального нагревателя в Вт;
- Q – воздушный поток в м3/час;
- Т – увеличение температуры в оС.
Например, для Москвы зимняя температура принимается равной -26 оС. Необходимая температура в помещении +20 оС. Поэтому Т = 26+20 = 46 оС.
Выбранный воздушный поток равен 500 м3/час.
P=500×0,36×46=8280 Вт
