Руфтоп Wa-Co GT-WKR-SC64
Щелкните на фото для увеличения
Крышный кондиционер Wa-Co GT-WKR-SC64

Руфтоп Wa-Co GT-WKR-SC64

По запросу
Вы можете заказать этот товар по телефону:
8(495)645-83-97
8(800)500-13-61

Код товара: 37957
Дополнительные услуги
Доставка
Товары представленные в интернет-магазине доставляются по Москве, Московской области, а также по России и в страны Таможенного союза
Подробное описание
  • Технические характеристики
  • описание
  • отзывы (0)
Режим работы охлаждение/тепловой насос
Холодопроизводительность, кВт 63.3
Теплопроизводительность, кВт 67
Максимальный расход воздуха (при напоре 0 Па) (м3/час) 11700
Напряжение, В/Гц/Ф 380/50/3
Уровень шума (дБ) 75
Потребляемая мощность, кВт 21.5
Протокол Modbus
Количество компрессоров 2
Тип компрессора Scroll
Максимальное статическое давление воздуха, Па 275
Количество вентиляторов конденсатора 2
Фреон R410A
Гарантия 2 года
Размер, (мм) 3090x2200x1430
Вес (кг) 1200

Руфтоп Wa-Co GT-WKR-SC64 – быстрый монтаж и простое обслуживание

Логотип Wa-CoРуфтоп, крышный кондиционер Wa-Co GT-WKR-SC64 – однокорпусный модуль, который применяют при кондиционировании и вентиляции больших помещений одного объема. Этот агрегат имеет возможность подмешивать свежий воздух, нагревать и охлаждать. Так как он устанавливается, как правило, на крышу, отсюда и название — руфтоп. Газовый нагрев, встроенный рекуператор, экономайзер и т. д., возможны любые опции по желанию заказчика.

Крышный кондиционер Wa-Co

Особенности

Руфтоп Wa-Co GT-WKR-SC64 имеет следующие от конкурентов отличия:

Долговечность и защита от погодных факторов

  • Корпус руфтопа изготовлен из оцинкованной стали с полиэфирным порошковым покрытием для защиты от любых погодных условий;
  • Предварительно обработанная оцинкованная сталь обеспечивает лучшее сцепление краски со сталью, что предотвращает коррозию и расползание ржавчины;
  • Специальные формулы грунтовки и матовая текстурированная отделка обеспечивают меньшее выцветание под воздействием солнечных лучей;
  • Алюминиевые ребра конденсатора могут быть покрыты эпоксидной смолой для дополнительной защиты при эксплуатации в агрессивных средах, например, в насыщенном солью морском воздухе;
  • Внешние крепления, винты, болты и гайки, выполнены из нержавеющей стали, а коррозионностойкие сливные дренажные лотки изготовлены из высококачественной оцинкованной стали;
  • Гарантия на антикоррозийную защиту 10 лет.

Различные конфигурации по запросу покупателя

  • Всевозможные конфигурации подачи/возврата воздуха в вертикальных или горизонтальных плоскостях позволяют легко использовать руфтоп GT-WKR-SC64 при замене или новом строительстве;
  • Данный руфтоп, крышный кондиционер может быть сконфигурирована для точного соответствия требованиям здания за счет использования установленных на заводе опций, таких как: встроенный экономайзер, принудительная вытяжка воздуха, внутренний вентилятор с высоким статическим давлением и опции для защиты теплообменников.

Экономия затрат

  • 2-4 ступенчатые компрессоры постепенно включаются только по мере необходимости. Это дает дополнительное преимущество в виде низкого пускового тока;
  • Экономайзер, обеспечивает естественное охлаждение/нагрев – опция;
  • Рекуперация тепла, помогает существенно снизить эксплуатационные расходы – опция.(рис. ниже)

Руфтоп Wa-Co с роторным рекуператором

Защитная автоматика

Система охлаждения работает с рядом средств защиты: осушающий фильтр, устройство защиты от высокой температуры нагнетания, жидкостное смотровое стекло, переключатели высокого и низкого давления, реле последовательности фаз, автоматические выключатели и контакторы и т. д.

Низкий уровень шума

  • Электрическая часть и секция установки компрессора дополнительно изолированы для снижения шума;
  • Восходящий вертикально поток от вентиляторов конденсации эффективно устраняет рабочий шум;
  • Все компрессоры и вентиляторы установлены на резиновых антивибрационных опорах для бесшумной эксплуатации.

Простое обслуживание

  • Подшипники двигателя вентилятора конденсатора и испарителя с постоянной смазкой, что обеспечивает длительный срок службы и не требует ежегодного технического обслуживания, что повышает надежность агрегата;
  • Сервисные порты доступа защищены, установлены снаружи, могут использоваться многократно, предусмотрены как на линиях высокого давления, так и на линиях низкого давления для облегчения вакуумирования и заправки фреоновой системы;
  • Большая единственная панель закрывает электрические органы управления, что упрощает обслуживание;
  • Отсек вентилятора данного руфтопа имеет большую панель, которая позволяет выдвигать узел вентилятора для облегчения обслуживания и устранения неполадок.

Устройство руфтопа

  1. Осевой вентилятор;
  2. Крепление вентилятора;
  3. 4-х ходовой клапан;
  4. Проводной пульт управления;
  5. Контрольная панель;
  6. Расширительный клапан;
  7. Газожидкостной сепаратор;
  8. Компрессор;
  9. Жидкостной ресивер;
  10. Центробежный вентилятор;
  11. Дренажный поддон;
  12. Дренажная трубка;
  13. Фланец выпускного воздуховода;
  14. Воздушный фильтр;
  15. Фланец для заборного воздуховода;
  16. Испаритель;
  17. Конденсатор;
  18. Мотор вентилятора;
  19. Защитная решетка.

Устройство руфтопа Wa-Co

Тихие осевые вентиляторы

Осевые вентиляторы для охлаждения конденсатора изготовлены с прямым приводом, с вертикальным нагнетанием воздуха и низким уровнем шума, в которых используются алюминиевые лопасти, приклепываемые к крестовине из коррозионностойкой стали, что обеспечивает статически сбалансированную и плавную работу. Все вентиляторы конденсатора руфтопа защищены кожухами, а двигатели вентиляторов защищены подшипниками с постоянной смазкой при перегрузках.

Крышный кондиционер Wa-Co с осевым вентилятором

Автоматика

  • Контактор прямого пуска для двигателей компрессоров и вентилятора конденсатора;
  • Внутренняя термозащита компрессора и двигателя вентилятора;
  • Защита от повторного включения (временная задержка) для компрессоров посредством микропроцессора;
  • Нагреватель картера компрессора;
  • Автоматический выключатель управления и силовой автоматический выключатель;
  • Реле последовательности фаз.

Контроллер и управление

Стандартный контроллер обеспечивает управление агрегатом для отопления, охлаждения и вентиляции, используя данные от внутренних и наружных датчиков. Качество и надежность повышаются за счет интеллектуального управления и логики:
  1. Таймер защиты от коротких циклов предотвращает короткие циклы работы агрегата, значительно увеличивая срок службы компрессора;
  2. Дополнительный плавный пуск позволяет избежать скачков напряжения за счет каскадирования вентиляторов, компрессоров и нагревателей;
  3. Совместимость с протоколом Modbus позволяет интегрироваться с BMS дает широкие возможности управления;
  4. Автоматическая блокировка системы при сбое и сброс при отключении питания;
  5. Автоматическая разморозка;
  6. Работа компрессора с опережением для обеспечения более длительного срока службы компрессоров и одинакового количества часов работы компрессоров;
  7. Внешняя дистанционная кнопка ВКЛ/ВЫКЛ для дистанционного управления устройством с помощью внешнего выключателя ВКЛ/ВЫКЛ или подключения к BMS;
  8. Аварийный выключатель высокого и низкого давления (капсульного типа, заводская настройка);
  9. Выносной стандартный пульт управления с теми же функциями, что и бортовой пульт управления агрегата на расстоянии 20 м.

Конденсаторы и испарители с гидрофильным покрытием

Змеевики конденсатора и испарителя данного крышного кондиционера изготовлены из бесшовных медных труб с внутренними канавками, все соединения механически припаяны к алюминиевым ребрам для обеспечения оптимальной теплопередачи. В стандартную комплектацию входят трубы диаметром 9,52 мм и синие алюминиевые ребра с высокой гидрофильностью. Все теплообменники тестируются при давлении воздуха 30 кг/см², чтобы избежать утечек.

Крышный кондиционер руфтоп Wa-Co с медно-алюминиевым теплообменником

Руфтоп с дополнительной секцией электрического нагрева

Электронагреватель состоит из экранированных нагревателей сопротивления, представляющих собой гладкие трубы из нержавеющей стали мощностью 6 Вт/см2. Контроллер верхнего предела температуры обеспечивает защиту от перегрузки, и настроен на 90 °C, он расположен менее чем в 150 мм за электрическим нагревателем. Это входит в стандартную комплектацию электронагревателя с кабелями питания из сетчатой силиконовой резины, стойкой к температурам до 200 °C. Для любого размера крышного кондиционера Wa-Co GT-WKR-SC64 доступны электрические нагреватели трех размеров: S(стандартный), M(средний) и H(высокий).

Руфтоп с секцией электрического нагрева

Водяной нагреватель – опционально

Теплообменник с горячей водой обеспечивает полностью модулирующее управление за счет использования 3-ходового клапана. Змеевик горячей воды, все соединения и клапан испытан под давлением 15 бар. Защита от замерзания обеспечивается принудительным открытием 3-ходового клапана, когда температура подачи из теплообменника горячей воды падает ниже 8°C, и остановкой наружного вентилятора, когда температура подачи падает ниже 6°C. В дополнение к этому, 3-ходовой клапан также открывается на значение 10%, если температура наружного воздуха падает ниже регулируемого значения.

Водяной нагреватель руфтопа всегда устанавливается на заводе, подключается и полностью тестируется перед отправкой заказчику.

Газовый руфтоп

Крышный кондиционер(руфтоп) Wa-Co GT-WKR-SC64 может быть оснащен газовой горелкой. Являясь одним из вспомогательных нагревательных устройств, она позволяет газовым руфтопам обогревать без запуска холодильной системы или только с ее частью для достижения высоких показателей энергосбережения при более низкой температуре окружающего воздуха зимой и значительного снижения эксплуатационных расходов на отопление, специально для тех условий, где природный газ дешевле электричества.
В модульном газовом нагреве используется безопасная и надежная атмосферная газовая горелка, изготовленная из трубчатого теплообменника из алюминированной стали(нержавеющая сталь – опционально), разработанная для обеспечения максимальной теплопередачи и эффективности 92% (PCI%). Газовый руфтоп работает на природном газе в рабочем диапазоне 1,3-2,6 кПа. Стандартный газовый модуль предлагает 2 ступени управления, которые помогают повысить комфортность помещения за счет предотвращения больших отклонений температуры приточного воздуха. Расход воздуха в горелке контролируется по мере того, как расход газа уменьшается, поддерживая горелку на самом высоком уровне эффективности.
Доступны 3 модуля, которые могут обеспечить отдельно теплопроизводительность: 30 кВт, 50 кВт и 100 кВт в стандартных рабочих условиях в соответствии с различными потребностями в отоплении. Там, где требуется большая производительность, доступна модулирующая версия с гибкой комбинацией. В целях безопасности крышный блок с газовым отоплением нельзя устанавливать внутри технического помещения.

Руфтор крышный кондиционер с секцией газового нагрева

Автоматическая разморозка

Крышный кондиционер Wa-Co GT-WKR-SC64 имеет функцию динамического и попеременного оттаивания, чтобы обеспечить эффективную работу зимой. Агрегат начинает цикл разморозки, когда температура окружающей среды ниже установленной температуры, и периодически повторяют циклы разморозки. Цикл разморозки автоматически контролируется наружным датчиком. Время и продолжительность разморозки можно настроить с помощью комбинации функций времени на устройстве управления.

Экономайзер и естественное охлаждение и нагрев – дополнительная опция

Это одна из наиболее важных опций для руфтопа Wa-Co GT-WKR-SC64, поскольку она максимально увеличивает сезонную эффективность за счет сокращения использования термодинамического охлаждения в межсезонье.
Термодинамическое охлаждение может быть заменено естественным охлаждением, когда температура наружного воздуха ниже заданной температуры в помещении, что позволяет сэкономить до 15 % годового потребления энергии.
Крышный кондиционер может поставляться и с экономайзером и с защитным колпаком свежего воздуха для повышения комфорта за счет лучшего управления подачей свежего воздуха и экономии энергии за счет естественного охлаждения.

Экономайзер для крышного кондиционера руфтопа Wa-Co

Терморегулирующий клапан

Независимый терморегулирующий клапан с внешней балансировкой обеспечивает лучшее управление хладагентом и более широкие условия нагрузки.

Компрессоры Copeland

В агрегате используется высокоэффективный, герметичный компрессор Copeland, система смазки с возвратом масла и резиновыми виброгасителями. Предохранитель от тепловой перегрузки, реле последовательности фаз и нагреватель картера встроены в качестве защиты для повышения надежности и производительности.

Крышный кондиционер руфтоп с компрессором Copeland

Воздушный фильтр

В стандартной комплектации используется моющийся нейлоновый фильтр толщиной 5 мм. Фильтр G4 доступен опционально.

Вентиляторы с прямым приводом

Центробежные вентиляторы с ременным приводом секции подачи воздуха руфтопа имеют загнутые вперед лопатки, асинхронные двигатели переменного тока и многоскоростное регулирование для максимальной эффективности и адекватного распределения воздушного потока. Высокоэффективные индукционные двигатели с изоляцией класса B обеспечивают бесшумную и плавную работу. В качестве опции возможна установка вентиляторов с частотно-регулируемым приводом – VFD.

Крышный кондиционер руфтоп Wa-Co с вентилятором прямого привода

Вытяжной воздух

Гравитационный выхлопной демпфер

Демпфер гравитационного выхлопа устанавливается вместе с узлом экономайзера, клапан сброса давления гравитационного выхлопа, когда в систему подается наружный воздух. Это дешевый и разумный способ избежать избыточного давления в здании.

Мощный вытяжной вентилятор

Установленный в сборе с экономайзером, он обеспечивает сброс давления отработанного воздуха, когда в систему поступает большое количество свежего воздуха.
Блокируется для запуска, когда заслонки возвратного воздуха закрыты, а вентилятор приточного воздуха работает. Вытяжной вентилятор работает, когда заслонки наружного воздуха открыты не менее чем на 50 % (регулируется). Он также защищен от перегрузок. С этой опцией поставляется гравитационный выпускной клапан, предотвращающий попадание воздуха в блок во время отключения. Мощный вытяжной вентилятор рассчитан на вытяжку 50% номинального воздушного потока руфтопа.

Дополнительные опции руфтопа

  • Рекуперация тепла;
  • Приток свежего воздуха;
  • Экономайзер;
  • Фрикулинг;
  • Взрывобезопасный(взрывозащищенный) руфтоп;
  • Нагрев приточного воздуха горячей водой;
  • Электрический нагреватель;
  • Защитная крыша;
  • Газовая горелка;
  • Тропические условия ксплуатации T3;
  • Среднего класса очистки и НЕРА-фильтр;
  • Plug-вентилятор;
  • Аварийный выключатель;
  • Контроллер PLC Siemens;
  • Контроллер Carel.

Опция – рекуперация

Улучшение качества воздуха в помещении является одной из основных задач кондиционерного оборудования. Подача окружающего свежего воздуха в здание является экологическим и эффективным решением, которое необходимо для контроля уровня CO2 и комфорта в помещении. Система экономии затрат HR предлагает решение для рекуперации энергии путем поглощения тепла из отработанного воздуха для предварительной обработки свежего воздуха для одновременного достижения:
  1. Высокая эффективность улучшения качества и комфорта воздуха в помещении;
  2. Экономичная работа для значительного энергосбережения.
В зависимости от требований проекта доступны два типа оборудования HR: пластинчатый теплообменник или колесный(роторный) теплообменник. Хотя использование системы HR может увеличить энергопотребление вентиляторов, польза от энергосбережения, несомненно, будет больше. Данные испытаний доказывают, что производительность рекуперации тепла может достигать 70 % для эффективности рекуперации и 100 % для объема отработанного воздуха.
Система HR в настоящее время широко применяется в жилых, коммерческих, промышленных приложениях. На практике настоятельно рекомендуются применение данной опции, что гарантирует высокое качество воздуха и высокие нормы свежего воздуха.

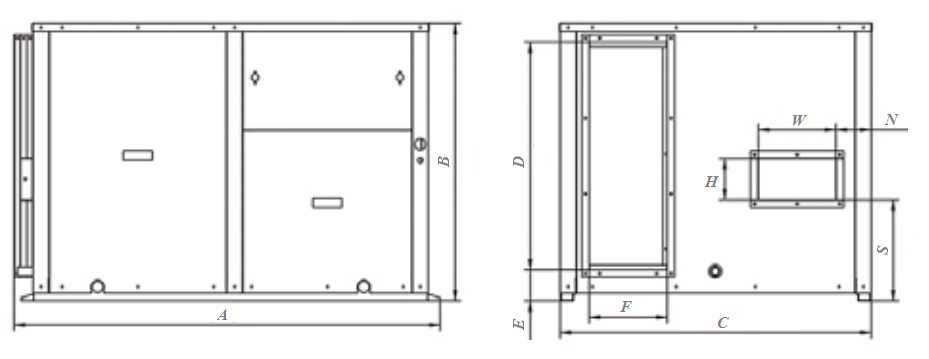

Габариты

Модель/размер, мм A B C D F E N H W S
GT-WKR-SC64 3090 1430 2200 1120 770 150 220 470 620 550

Габариты руфтопа

Как купить руфтоп?

Хотите купить руфтоп Wa-Co GT-WKR-SC64 в Москве с доставкой по России? Для подбора нужной модели выберите необходимые параметры:

Для заказа необходимо указать:

  1. Мощность охлаждения;
  2. Источник нагрева – без нагрева, тепловой насос, электрический, водяной или газовый нагрев;
  3. Наличие экономайзера и/или рекуператора;
  4. Свободный напор вентилятора;
  5. Конфигурация подключения воздуховодов для выброса и притока воздуха.
Сомневаетесь в выборе? Мы с радостью Вас проконсультируем, подберем нужную модель!

Звоните и заказывайте – 8(800)500-13-61
