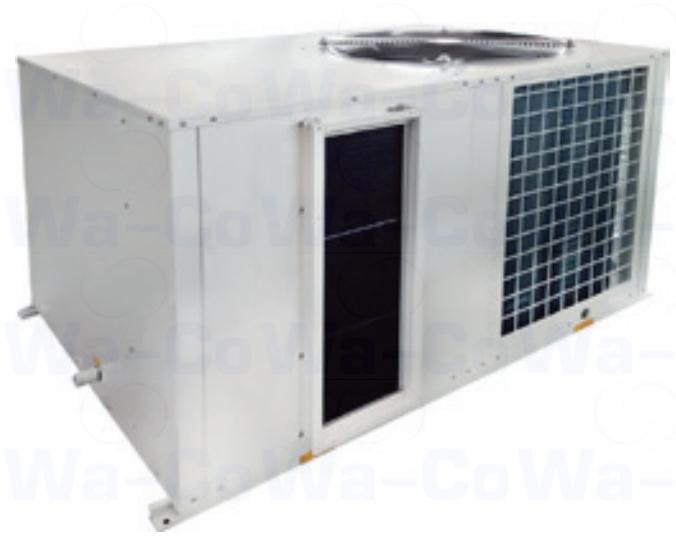

Руфтоп Wa-Co GT-WKR-SC190

Руфтоп Wa-Co GT-WKR-SC190 – быстрый монтаж и простое обслуживание

Руфтоп, крышный кондиционер Wa-Co GT-WKR-SC190 – однокорпусный модуль, который применяют при кондиционировании и вентиляции больших помещений одного объема. Этот агрегат имеет возможность подмешивать свежий воздух, нагревать и охлаждать. Так как он устанавливается, как правило, на крышу, отсюда и название — руфтоп. Газовый нагрев, встроенный рекуператор, экономайзер и т. д., возможны любые опции по желанию заказчика.

Особенности

Руфтоп Wa-Co GT-WKR-SC190 имеет следующие от конкурентов отличия:

Долговечность и защита от погодных факторов

• Корпус руфтопа изготовлен из оцинкованной стали с полиэфирным порошковым покрытием для защиты от любых погодных условий;
• Предварительно обработанная оцинкованная сталь обеспечивает лучшее сцепление краски со сталью, что предотвращает коррозию и расползание ржавчины;
• Специальные формулы грунтовки и матовая текстурированная отделка обеспечивают меньшее выцветание под воздействием солнечных лучей;
• Алюминиевые ребра конденсатора могут быть покрыты эпоксидной смолой для дополнительной защиты при эксплуатации в агрессивных средах, например, в насыщенном солью морском воздухе;
• Внешние крепления, винты, болты и гайки, выполнены из нержавеющей стали, а коррозионностойкие сливные дренажные лотки изготовлены из высококачественной оцинкованной стали;
• Гарантия на антикоррозийную защиту 10 лет.

Различные конфигурации по запросу покупателя

• Всевозможные конфигурации подачи/возврата воздуха в вертикальных или горизонтальных плоскостях позволяют легко использовать руфтоп GT-WKR-SC190 при замене или новом строительстве;
• Данный руфтоп, крышный кондиционер может быть сконфигурирована для точного соответствия требованиям здания за счет использования установленных на заводе опций, таких как: встроенный экономайзер, принудительная вытяжка воздуха, внутренний вентилятор с высоким статическим давлением и опции для защиты теплообменников.

Экономия затрат

• 2-4 ступенчатые компрессоры постепенно включаются только по мере необходимости. Это дает дополнительное преимущество в виде низкого пускового тока;
• Экономайзер, обеспечивает естественное охлаждение/нагрев – опция;
• Рекуперация тепла, помогает существенно снизить эксплуатационные расходы – опция.(рис. ниже)

Защитная автоматика

Система охлаждения работает с рядом средств защиты: осушающий фильтр, устройство защиты от высокой температуры нагнетания, жидкостное смотровое стекло, переключатели высокого и низкого давления, реле последовательности фаз, автоматические выключатели и контакторы и т. д.

Низкий уровень шума

• Электрическая часть и секция установки компрессора дополнительно изолированы для снижения шума;
• Восходящий вертикально поток от вентиляторов конденсации эффективно устраняет рабочий шум;
• Все компрессоры и вентиляторы установлены на резиновых антивибрационных опорах для бесшумной эксплуатации.

Простое обслуживание

• Подшипники двигателя вентилятора конденсатора и испарителя с постоянной смазкой, что обеспечивает длительный срок службы и не требует ежегодного технического обслуживания, что повышает надежность агрегата;
• Сервисные порты доступа защищены, установлены снаружи, могут использоваться многократно, предусмотрены как на линиях высокого давления, так и на линиях низкого давления для облегчения вакуумирования и заправки фреоновой системы;
• Большая единственная панель закрывает электрические органы управления, что упрощает обслуживание;
• Отсек вентилятора данного руфтопа имеет большую панель, которая позволяет выдвигать узел вентилятора для облегчения обслуживания и устранения неполадок.

Устройство руфтопа

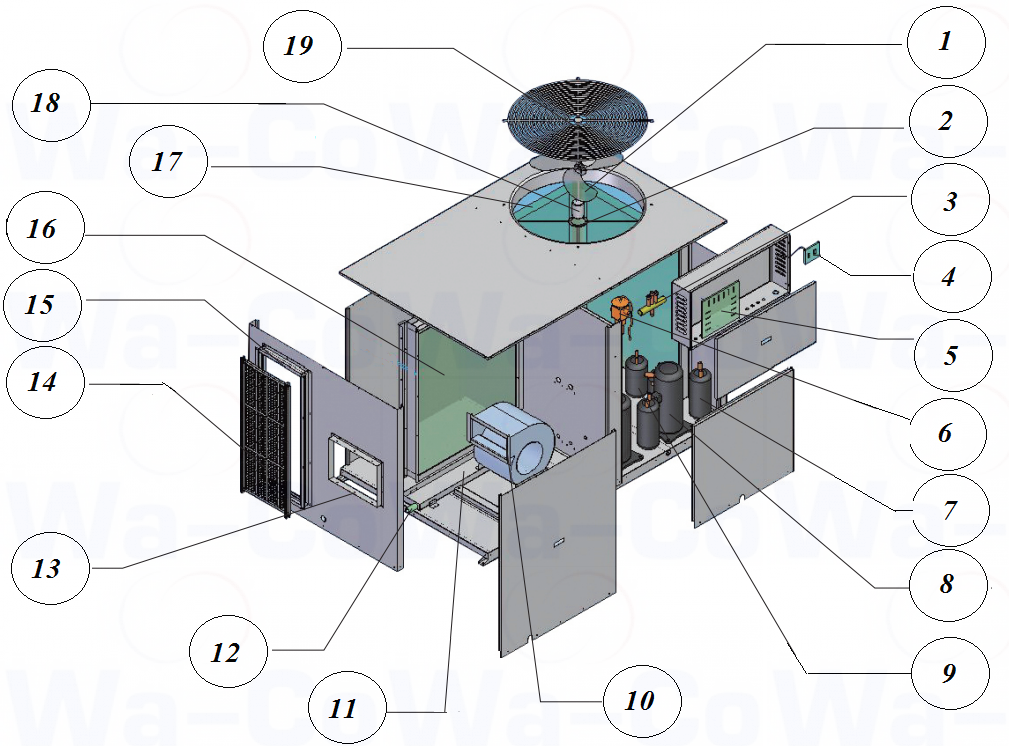

1. Осевой вентилятор;
2. Крепление вентилятора;
3. 4-х ходовой клапан;
4. Проводной пульт управления;
5. Контрольная панель;
6. Расширительный клапан;
7. Газожидкостной сепаратор;
8. Компрессор;
9. Жидкостной ресивер;
10. Центробежный вентилятор;
11. Дренажный поддон;
12. Дренажная трубка;
13. Фланец выпускного воздуховода;
14. Воздушный фильтр;
15. Фланец для заборного воздуховода;
16. Испаритель;
17. Конденсатор;
18. Мотор вентилятора;
19. Защитная решетка.

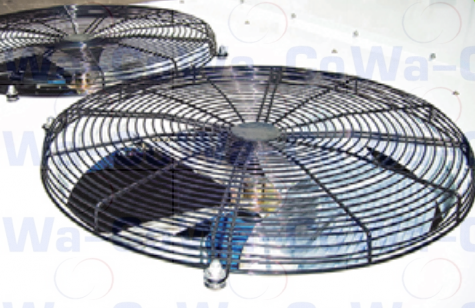

Тихие осевые вентиляторы

Осевые вентиляторы для охлаждения конденсатора изготовлены с прямым приводом, с вертикальным нагнетанием воздуха и низким уровнем шума, в которых используются алюминиевые лопасти, приклепываемые к крестовине из коррозионностойкой стали, что обеспечивает статически сбалансированную и плавную работу. Все вентиляторы конденсатора руфтопа защищены кожухами, а двигатели вентиляторов защищены подшипниками с постоянной смазкой при перегрузках.

Автоматика

• Контактор прямого пуска для двигателей компрессоров и вентилятора конденсатора;
• Внутренняя термозащита компрессора и двигателя вентилятора;
• Защита от повторного включения (временная задержка) для компрессоров посредством микропроцессора;
• Нагреватель картера компрессора;
• Автоматический выключатель управления и силовой автоматический выключатель;
• Реле последовательности фаз.

Контроллер и управление

1. Таймер защиты от коротких циклов предотвращает короткие циклы работы агрегата, значительно увеличивая срок службы компрессора;
2. Дополнительный плавный пуск позволяет избежать скачков напряжения за счет каскадирования вентиляторов, компрессоров и нагревателей;
3. Совместимость с протоколом Modbus позволяет интегрироваться с BMS дает широкие возможности управления;
4. Автоматическая блокировка системы при сбое и сброс при отключении питания;
5. Автоматическая разморозка;
6. Работа компрессора с опережением для обеспечения более длительного срока службы компрессоров и одинакового количества часов работы компрессоров;
7. Внешняя дистанционная кнопка ВКЛ/ВЫКЛ для дистанционного управления устройством с помощью внешнего выключателя ВКЛ/ВЫКЛ или подключения к BMS;
8. Аварийный выключатель высокого и низкого давления (капсульного типа, заводская настройка);
9. Выносной стандартный пульт управления с теми же функциями, что и бортовой пульт управления агрегата на расстоянии 20 м.

Конденсаторы и испарители с гидрофильным покрытием

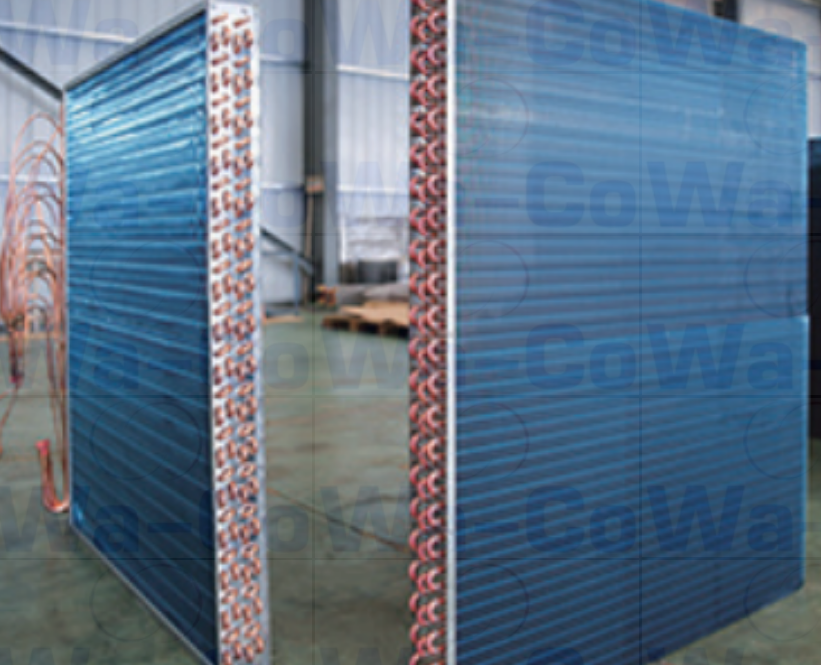

Змеевики конденсатора и испарителя данного крышного кондиционера изготовлены из бесшовных медных труб с внутренними канавками, все соединения механически припаяны к алюминиевым ребрам для обеспечения оптимальной теплопередачи. В стандартную комплектацию входят трубы диаметром 9,52 мм и синие алюминиевые ребра с высокой гидрофильностью. Все теплообменники тестируются при давлении воздуха 30 кг/см², чтобы избежать утечек.

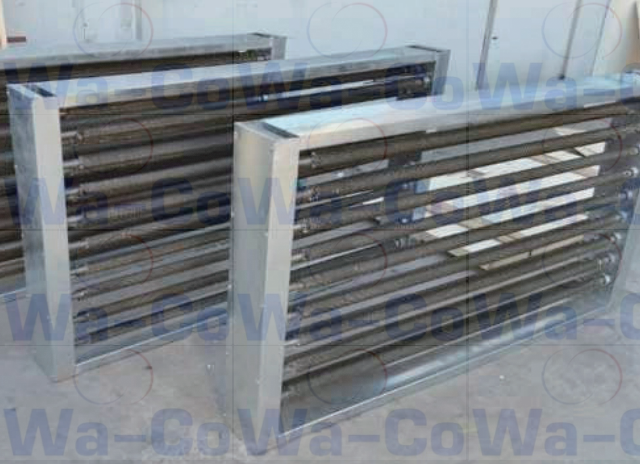

Руфтоп с дополнительной секцией электрического нагрева

Электронагреватель состоит из экранированных нагревателей сопротивления, представляющих собой гладкие трубы из нержавеющей стали мощностью 6 Вт/см². Контроллер верхнего предела температуры обеспечивает защиту от перегрузки, и настроен на 90 °C, он расположен менее чем в 150 мм за электрическим нагревателем. Это входит в стандартную комплектацию электронагревателя с кабелями питания из сетчатой силиконовой резины, стойкой к температурам до 200 °C. Для любого размера крышного кондиционера Wa-Co GT-WKR-SC190 доступны электрические нагреватели трех размеров: S(стандартный), M(средний) и H(высокий).

Водяной нагреватель – опционально

Теплообменник с горячей водой обеспечивает полностью модулирующее управление за счет использования 3-ходового клапана. Змеевик горячей воды, все соединения и клапан испытан под давлением 15 бар. Защита от замерзания обеспечивается принудительным открытием 3-ходового клапана, когда температура подачи из теплообменника горячей воды падает ниже 8°C, и остановкой наружного вентилятора, когда температура подачи падает ниже 6°C. В дополнение к этому, 3-ходовой клапан также открывается на значение 10%, если температура наружного воздуха падает ниже регулируемого значения.

Газовый руфтоп

Автоматическая разморозка

Крышный кондиционер Wa-Co GT-WKR-SC190 имеет функцию динамического и попеременного оттаивания, чтобы обеспечить эффективную работу зимой. Агрегат начинает цикл разморозки, когда температура окружающей среды ниже установленной температуры, и периодически повторяют циклы разморозки. Цикл разморозки автоматически контролируется наружным датчиком. Время и продолжительность разморозки можно настроить с помощью комбинации функций времени на устройстве управления.

Экономайзер и естественное охлаждение и нагрев – дополнительная опция

Терморегулирующий клапан

Независимый терморегулирующий клапан с внешней балансировкой обеспечивает лучшее управление хладагентом и более широкие условия нагрузки.

Компрессоры Copeland

В агрегате используется высокоэффективный, герметичный компрессор Copeland, система смазки с возвратом масла и резиновыми виброгасителями. Предохранитель от тепловой перегрузки, реле последовательности фаз и нагреватель картера встроены в качестве защиты для повышения надежности и производительности.

Воздушный фильтр

В стандартной комплектации используется моющийся нейлоновый фильтр толщиной 5 мм. Фильтр G4 доступен опционально.

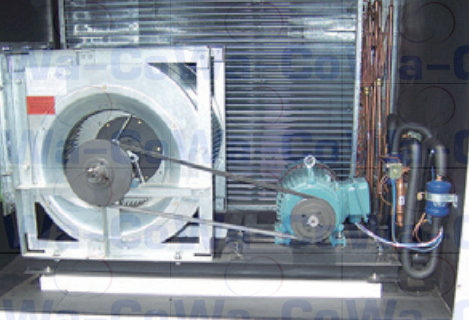

Вентиляторы с прямым приводом

Центробежные вентиляторы с ременным приводом секции подачи воздуха руфтопа имеют загнутые вперед лопатки, асинхронные двигатели переменного тока и многоскоростное регулирование для максимальной эффективности и адекватного распределения воздушного потока. Высокоэффективные индукционные двигатели с изоляцией класса B обеспечивают бесшумную и плавную работу. В качестве опции возможна установка вентиляторов с частотно-регулируемым приводом – VFD.

Вытяжной воздух

Гравитационный выхлопной демпфер

Мощный вытяжной вентилятор

Дополнительные опции руфтопа

• Рекуперация тепла;
• Приток свежего воздуха;
• Экономайзер;
• Фрикулинг;
• Взрывобезопасный(взрывозащищенный) руфтоп;
• Нагрев приточного воздуха горячей водой;
• Электрический нагреватель;
• Защитная крыша;
• Газовая горелка;
• Тропические условия ксплуатации T3;
• Среднего класса очистки и НЕРА-фильтр;
• Plug-вентилятор;
• Аварийный выключатель;
• Контроллер PLC Siemens;
• Контроллер Carel.

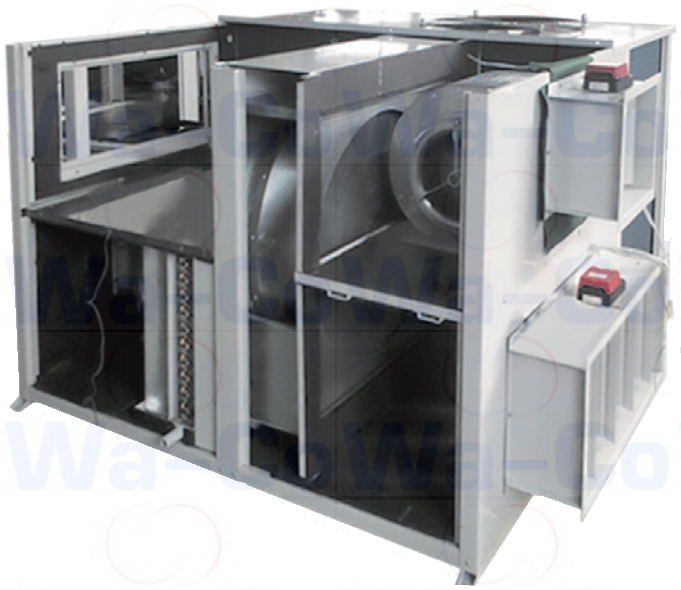

Опция – рекуперация

1. Высокая эффективность улучшения качества и комфорта воздуха в помещении;
2. Экономичная работа для значительного энергосбережения.

Габариты

Как купить руфтоп?

Для заказа необходимо указать:

1. Мощность охлаждения;
2. Источник нагрева – без нагрева, тепловой насос, электрический, водяной или газовый нагрев;
3. Наличие экономайзера и/или рекуператора;
4. Свободный напор вентилятора;
5. Конфигурация подключения воздуховодов для выброса и притока воздуха.
