Водяной нагреватель Shuft WHR 300x150-2
Щелкните на фото для увеличения

Водяной нагреватель Shuft WHR 300x150-2

4 234
Вы можете заказать этот товар по телефону:
8(495)645-83-97
Код товара: 04544
Дополнительные услуги
Монтаж
Наличие допуска СРО к строительным и монтажным работам.
Подробное описание
Проектирование
Проектирование систем вентиляции и кондиционирования, осушения, увлажнения и воздушного нагрева от 15 000 руб.
Подробное описание
Доставка
Товары представленные в Интернет-магазине доставляются бесплатно от суммы заказа более 10 000 руб.
Подробное описание
Сервис
Сервисное обслуживание климатического оборудования от 2 500 руб.
Подробное описание
  • Технические характеристики
  • описание
  • отзывы (0)
Воздуховод Прямоугольный
Размер, (мм) 300х150
Мощность нагревателя, (кВт) 9.22
Воздухообмен, м3/ час 500
Теплообменник 2 рядный

ВОДЯНОЙ НАГРЕВАТЕЛЬ Shuft WHR 300x150-2 – безупречный СПОСОБ НАГРЕВА ПРИТОЧНОГО ВОЗДУХА

Водяной нагреватель Shuft серии WHR предназначен для подогрева приточного воздуха с помощью горячей воды с максимальной температурой 150оC от индивидуального теплового пункта(ИТП) или центрального теплового пункта(ЦТП) в системах с прямоугольными воздуховодами.

Данный вид нагревателя изготавливается в прямоугольном оцинкованном корпусе, что обеспечивает его защиту от коррозии обеспечивая долгий срок службы. Изготавливаются водяные нагреватели WHR с расположением в два ряда медными трубками диаметром 9,52 мм. Для лучшего теплосьема с поверхности нагревателя применяются алюминиевые пластины с шагом 2,1 мм.

Водяной нагреватель Shuft WHR в системе вентиляции

Водяной нагреватель Shuft WHR в системе вентиляции

Ограничения при использовании 2-х рядного прямоугольного водяного нагревателя Shuft WHR 300x150-2:

  1. Максимальная температура воды или специально подготовленного теплоносителя – 1500С
  2. Максимальное давление – 16 бар
  3. Диаметр подсоединяемых труб – G1"

Водяной нагреватель для прямоугольных каналов Shuft WHR 300x150-2 – имеет монтажный размер 300 на 150 мм, что подразумевает совместное использование с элементами вентиляции такого же размера(высота – 150мм, ширина – 300мм).

Автоматика для водяного нагревателя Shuft WHR 300x150-2

Для регулировки температуры приточного воздуха совместно с водяным нагревателем WHR рекомендуется использовать смесительный узел Аэроблок. В составе смесительного узла входят все элементы обеспечивающие качественную работу системы на обогрев воздуха: циркуляционный насос, клапан с приводом Gruner, байпас с обратным клапаном, фильтр грубой очистки и запорные краны.

Для обеспечения бесперебойной работы и контроля за установленными параметрами водяного нагревателя Shuft WHR необходимо установить систему автоматики из датчиков:

  • Капиллярный термостат – Shuft TF18/HY
  • Накладной датчик температуры обратной воды – Shuft ALTF1-PT1000
  • Канальный датчик температуры воздуха – ETF-1144/99-NTC или HT-PT1000

Возможно применение с аналогичными параметрами датчиков  – термостатов защиты от замерзания Danfoss KP61-2, Polar Bear

Особенности монтажа прямоугольного 2-х рядного водяного нагревателя Shuft WHR

Монтаж водяного нагревателя можно производить любом положении, главное обеспечить доступ для сервисного обслуживания.

Размеры водяных нагревателей Shuft WHR

Габаритные характеристики на водяные нагреватели Shuft WHR

Размеры Shuft WHR

Монтаж нагревателя Shuft WHR, как и любого другого водяного нагревателя следует производить за фильтром для очистки воздуха и канальным вентилятором. Крепление к воздуховоду производится с помощью болтов и гаек размером М8. Для плотного примыкания к воздуховоду на фланцах нагревателя необходимо установить межфланцевую ленту.

Схема обвязки водяного нагревателя со смесительным узлом Аэроблок

Схема обвязки водяного нагревателя Shuft WHR

Как правильно выбрать и купить водяной нагреватель Shuft WHR

Для правильного подбора водяного нагревателя самостоятельно, необходимо знать:

  1. Мощность нагревателя, кВт
  2. Подсоединяемый размер воздуховода, мм

Расчет необходимой мощности водяного нагревателя

P=ΔT*L*Cv/1000, где

Р – мощность нагревателя(калорифера), кВт;

ΔT – разность температур воздуха на выходе и входе нагревателя, 0С.

Для Москвы ΔT=440С, для других регионов – определяется по СНиП;

L  –  производительность вентиляции(воздухообмен вентилятора), м3/ч.

Cv – объемная теплоемкость воздуха, равная 0,336 Вт·ч/м3/0С. Этот параметр зависит от давления, влажности и температуры воздуха, в расчетах это не учитывается.

Технические характеристики водяных нагревателей Shuft WHR 300x150-2

Технические характеристики водяных нагревателей Shuft WHR 300x150-2

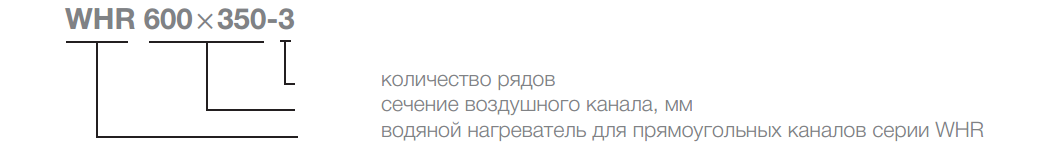

Обозначения водяных нагревателей Shuft WHR

Обозначения водяных нагревателей Shuft WHR

Воспользуйтесь удобным фильтром подбора оборудования в левой части страницы.
