Чиллер и фанкойл – экономное охлаждение для здания

Чиллер и фанкойл – это система охлаждения воздуха, в которой в качестве хладагента используется вода или гликоль. Что позволяет монтировать данные системы на многоэтажных зданиях и огромных комплексах. Поскольку длинна трассы и перепад высот для системы чиллер-фанкойл практически не имеют ограничений.

Схема монтажа системы чиллер-фанкойл

Чиллер – холодильная машина

Чиллер – это внешний блок, представляет собой холодильный агрегат, охлаждающий воду за счёт фреонового контура. В зависимости от мощности он может иметь от одного до нескольких фреоновых контуров. Производятся также и абсорбционные машины, но закладыватся в проекты гораздо реже. Наибольшее распространение пролучил чиллер воздушный или холодильная машина воздушного охлаждения фреона.

Чиллеры отличаются по видам исполнения (к примеру обычные и малошумные) и по опциональным особенностям, к которым относятся вид анвибрационных опор, варианты управления автоматикой, фильтры, датчики и т.д.

Чиллер

Также анрегаты различаются по виду компрессоров, которые бывают трёх типов:

  • спиральные;
  • поршневые;
  • винтовые.

Чаще всего встречаются спиральные компрессоры т.к. на небольших и средних мощностях они обеспечивают наилучшее сочетание цены и качества.

В связи с тем, что охлажденную воду необходимо доставить до фанкойлов (доводчиов), холодильные машины необходимо  комплектовать насосом и аккумуляционным баком. Этот комплекс называется гидромодулем.

Иногда их используют для производственных целей. Как правило это требует особого исполнения и комплектации. Параметры для таких агрегатов значительно отличаются и просчитываются индивидуально.

Обычно разница температуры на входе/выходе из чиллера составляет 5 градусов. Стандартом для таких систем является температура воды 7/12 С.

Гидромодуль обеспечивает циркуляцию охлаждённой воды в замкнутом контуре. Мощность насоса в гидромодуле необходимо также рассчитывать индивидуально с привязкой к конкретному проекту. В исключительных случаях воду для данного типа устройств модет подавать пожарный гидрант с подключённым гидромодулем. Поскольку длинна трассы в зависимости от объекта может сильно разниться.

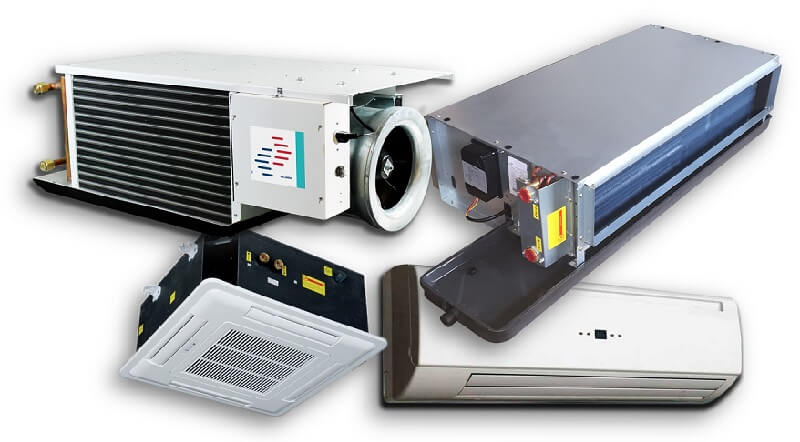

Типы фанкойлов

Типы фанкойлов

  • настенный – крепятся к стене как обычный бытовой настенный кондиционер;
  • канальный – устанавливаются за подвесной потолок;
  • кассетный – встраиваются в потолок, к примеру в секции потолка типа армстронг;
  • потолочный – в виде большой консоли;
  • напольный – крепятся к стене на уровне батареи и внешним видом напоминают отопительный конвектор.

Фанкойл состоит из вентилятора и водяного теплообменника. Холодный воздух снимается с теплообменника, по которому циркулирует хладагент (вода или гликоль) и с помощью вентилятора подаётся в помещение. После чего более тёплая вода двигаясь по кольцу возвращается обратно к чиллеру, где снова охлаждается до нужной температуры.

Обвязка

Регулировка температуры фанкойла

2-х и 3-х ходовой вентильРазделить можно на два подтипа 2-х трубный и 4-х трубный фанкойл. 2-х трубные имеют в корпусе один теплообменник, а 4-х трубный соответственно - 2 теплообменника. Таким образом 2-х трубный фанкойл предназначен либо охлаждать, либо нагревать, к нему подводят только одну пару труб. А 4-х трубный фанкойл может и охлаждать и нагревать, к нему подводят 2 пары труб с холодной водой от чиллера и горячей водой от ИТП. Для управления температурой фанкойла применяются 2-х или 3-х ходовые вентиля с электроприводом. Для поддержания нужной температуры в помещении необходимо преобретать 3-х ходовые вентиля. Температурой в помещении можно управлять с пульта управления в который уже встроен термостат.

Регулировка расходов жидкости

балансировочный вентильЕсли на одной магистрали распологаются несколько фанкойлов, так же необходимо установить балансировочные вентили. Регулировкой расхода воды на балансировочном вентиле можно добиться подачи равного количества воды на фанкойлы и соответственно равномерного охлаждения помещения. Рекумендуется после монтажа внутренних блоков и трубопроводов провести теплоизоляцию всех открытых металлических частей слоем не менее 10 мм, для избежания образования конденсата.

Подсоединение фанкойла к магистрали

гибкая подводкаДля подсоединения смесительного узла от внутреннего блока к магастральным трубопроводом рекомендуется использовать гибкую подводку из нержавеющей стали. Существуют определенные требования по монтажу такой подводки, пренебрежение этих требований может привести к нарушению герметичности контура. Наша компания может предложить такую подводку любой длины и диаметра.

Всё необходимое для монтажа фанкойлов можно преобрести у нас.
