Смесительный узел для вентиляции Korf SURP 60-4,0
Щелкните на фото для увеличения

Смесительный узел для вентиляции Korf SURP 60-4,0

31 814
Вы можете заказать этот товар по телефону:
8(495)645-83-97
Код товара: 05435
Дополнительные услуги
Монтаж
Наличие допуска СРО к строительным и монтажным работам.
Подробное описание
Проектирование
Проектирование систем вентиляции и кондиционирования, осушения, увлажнения и воздушного нагрева от 15 000 руб.
Подробное описание
Доставка
Товары представленные в Интернет-магазине доставляются бесплатно от суммы заказа более 15 000 руб.
Подробное описание
Сервис
Сервисное обслуживание климатического оборудования от 2 500 руб.
Подробное описание
  • Технические характеристики
  • описание
  • отзывы (0)
Управление плавное
Электропривод 24В
С гибкой подводкой да
С байпасом да
Kvs 4

Описание на смесительный узел для вентиляции Korf SURP 60-4,0

Смесительный узел для вентиляции Korf SURP 60-4,0 предназначен для регулирования температуры воды в водяном теплообменнике. Он применяются совместно с канальным водяным нагревателем(калорифером), а так же с водяным охладителем. Использование смесительного узла позволяет поддерживать не только заданную температуру воздуха, но и предотвратить аварийную ситуацию при размораживании водяных теплообменников.

Управление за заданной температурой в смесительном узле осуществляется с помощью терморегулятора и встроенного в воздушный канал датчика температуры.

Комплектация

Смесительный узел для вентиляции Korf SURP 60-4,0 состоит из:

  • Циркуляционный насос фирмы DAB
  • Трёхходовой вентиль с трёхпозиционным приводом фирмы ESBE
  • Шаровые вентили запорные
  • Фильтр грубой очистки воды
  • Байпас с обратным и регулировочным клапаном
  • Гибкие присоединительные трубки (из нержавеющей стали)

Технические характеристики

  • Kvs клапана – 6,4
  • Мощность насоса макс, Вт – 102
  • Подсоединение труб – 1 дюйм
  • Время поворота, с – 120
  • Электрозащита привода – IP 41
  • Сигнал управления – 0...10V

Таблица сравнения

Тип SUR Тип SUR Kvs клапана А, мм Б, мм P, мм Мощность насоса, макс, Вт Ток насоса, макс, А
SUR 40-1,0 SUR P 40-1,0 1,0 900 200 G1'' 71 0,31
SUR 40-1,6 SUR P 40-1,6 1,63 900 200 G1'' 71 0,31
SUR 40-2,5 SUR P 40-2,5 2,5 900 200 G1'' 71 0,31
SUR 40-4,0 SUR P 40-4,0 4,0 900 200 G1'' 71 0,31
SUR 60-4,0 SUR P 60-4,0 4,0 900 200 G1'' 102 0,45
SUR 60-6,3 SUR P 60-6,3 6,3 900 200 G1'' 102 0,45
SUR 80-6,3 SUR P 80-6,3 6,3 900 200 G1'' 282 1,23
SUR 80-10 SUR P 80-10 10,0 900 200 G1'' 282 1,23
SUR 80-16 SUR P 80-16 16,0 990 250 G1 1/4" 282 1,23
SUR 110-16 SUR P 110-16 16,0 990 250 G1 1/4" 410 1,77

Габаритные размеры

Размеры смесительного узла Korf SURP 60-4,0

Сравнение узлов SUR и SURP

Обозначение на смесительные узлы для вентиляции Korf:

  • Трёхпозиционное регулирование – SUR
  • Плавное регулирование – SURP
Характеристики SUR SUR P
Питание, В 24 24
Электрозащита, IP 41 41
Мощность, VA 2 8
Момент, Н*м 6 6
Время поворота, с 120 120
Сигнал управления 3-х позиционное 0...10 V

Схема соединения с теплообменником

Регулирование температуры воздуха в канале происходит за счет ограничения подачи горячей, (холодной) воды в водяной теплообменник с помощью трехходового вентиля.

Схема соединения смесительного узла Korf SURP 60-4,0 с теплообменником

  1. Нержавеющие присоединительные шланги;
  2. Циркуляционный насос;
  3. Вентиль 3-х ходовой;
  4. Сервопривод вентиля;
  5. Отстойный и очищающий фильтр;
  6. Обратный клапан;
  7. Регулирующий вентиль для установки сопротивления байпаса;
  8. Сервисные запорные шаровые вентили.

Подбор по графику

Смесительный узел для вентиляции Korf SURP 60-4,0 должен соответствовать необходимым параметрам. Необходимо определить требуемый расход воды проходящий через нагреватель (охладитель) и падение давления воды (требуемый напор). Эти значения определяются по графикам расчета нагревателей и охладителей, которые есть для каждого теплообменника.

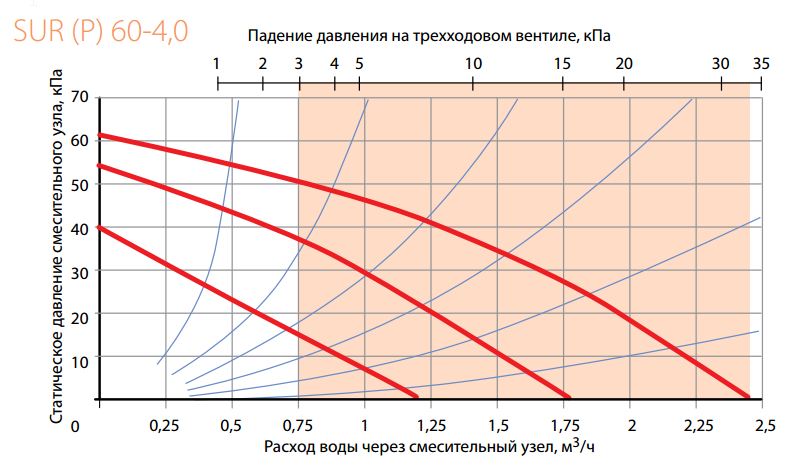

График подбора смесительного узла Korf SURP 60-4,0

Ограничения при монтаже и эксплуатации

  • При температуре подаваемой воды более 110 °С применяются смесительные узлы обратной конфигурации, температура обратной воды в этом случае не должна превышать 110 °С
  • Максимально допустимое давление теплоносителя 1 МПа, минимальное рабочее давление 20 кПа
  • Установка смесительного узла на минимальном расстоянии от нагревателя
  • Положение вала насоса при монтаже должно быть горизонтальным

Как купить

Хотите купить смесительный узел для вентиляции Korf SURP 60-4,0? Воспользуйтесь фильтром подбора в левой части страницы. Сомневаетесь в выборе? Мы с радостью Вас проконсультируем!

Для правильного подбора Kvs клапана для нового смесительного узла необходимо указать:

  1. Требуемый напор(падение давления воды) – справочная величина;
  2. Требуемый расход воды – справочная величина.

При замене узла на новый необходимо указать:

  1. Макс.температура и давление теплоносителя;
  2. Алгоритм управления электропривода – плавное или ступенчатое регулирование;
  3. Подключение электропривода – 24 или 220В;
  4. Kvs клапана.
