Преобразователь давления Shuft РТН-3202
Щелкните на фото для увеличения

Преобразователь давления Shuft PTH-3202

16 733
Вы можете заказать этот товар по телефону:
8(495)645-83-97
Код товара: 22423
Дополнительные услуги
Монтаж
Наличие допуска СРО к строительным и монтажным работам.
Подробное описание
Проектирование
Проектирование систем вентиляции и кондиционирования, осушения, увлажнения и воздушного нагрева от 15 000 руб.
Подробное описание
Доставка
Товары представленные в Интернет-магазине доставляются бесплатно от суммы заказа более 15 000 руб.
Подробное описание
Сервис
Сервисное обслуживание климатического оборудования от 2 500 руб.
Подробное описание
  • Технические характеристики
  • описание
  • отзывы (0)
Тип устройства Преобразователь давления
Диапазон давления, Па 0-2500
Выход 0/2-10B или 0/4-20mA
Количество выходов 2
Дисплей нет
Класс защиты IP 54
Возможность выбора диапазона давления да
Монтаж канальный
Максимальное давление 2.5 кПа
Диапазон рабочей температуры -20…+40 °С
Точность 3% (>350 Па)

Описание на преобразователь давления Shuft PTH-3202

Электронный преобразователь давления PTH-3202 DF предназначены для измерения избыточного давления, перепада давления или расхода воздуха в системах вентиляции и кондиционирования и преобразования его в выходной сигнал 0(2)–10 В или 0(4)–20 мА.

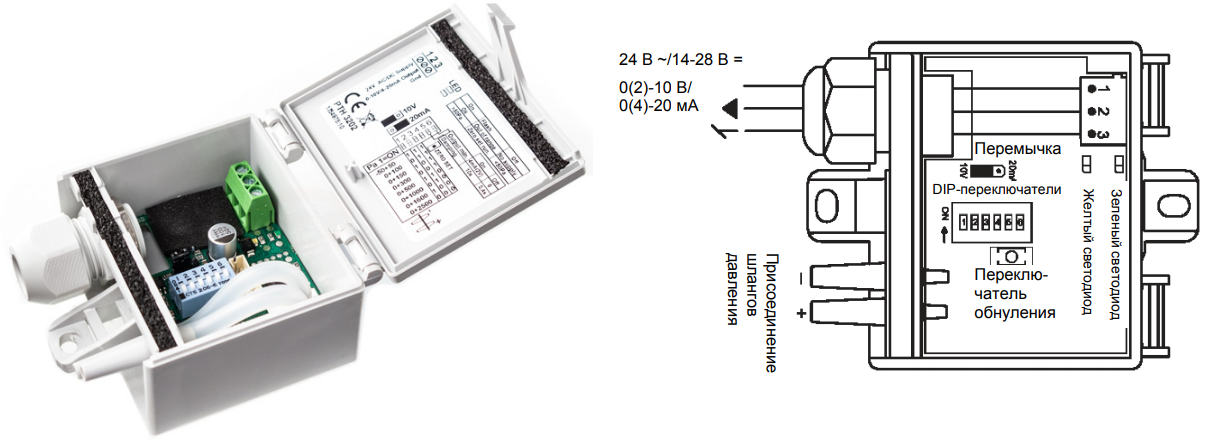

устройство датчика давления

Преобразователи давления оснащены четырехразрядным жидкокристаллическим дисплеем. Преобразователь PTH-3202 ВF имеет подсветку дисплея.

Применение

  • измерение избыточного давления в системе воздуховодов;
  • измерение разности давлений в системе воздуховодов;
  • измерение воздушного потока в м3 /ч или л/с;
  • определение оптимального момента для замены фильтра.

Если измеряется расход воздуха, разность давлений Δр преобразуется в приборах в величину расхода q по формуле q=k·√ Δр.

Особенности

Приборы содержат полупроводниковые чувствительные элементы. Через них не течет воздушный поток, поэтому они защищены от пыли, содержащейся в потоке воздуха. Чувствительный элемент имеет температурную компенсацию для повышения точности измерения давления в рабочем диапазоне температуры. Требуемый диапазон измерения давления устанавливается с помощью трех кнопок. Кнопки также используются для задания коэффициента k для расчета расхода.

преобразователь давления

Режим измерения давления или расхода выбирается с помощью DIP переключателя, при этом следует заменить обозначение единиц измерения на крышке – Pa (Па) на m3 /h (м3/ч) или l/s (л/с). При выборе диапазона расхода Р приборы могут работать как преобразователи давления с извлечением квадратного корня выходного сигнала и отображением расхода в %. Тип выходного сигнала преобразователя выбирается установкой перемычки. Кроме того, DIP-переключатель позволяет выбрать один из двух интервалов измерения, чтобы в выходном сигнале преобразователя усреднились колебания давления в вентиляционной системе. Если давление/расход выходит за пределы диапазона измерений, мигает дисплей.

Технические параметры

Величина полного диапазона измерения давления, Па 2500
Возможные установки диапазона измерения, Па -50…+50; 0…+100; 0…+150; 0…+300; 0…+500; 0…+1000; 0…+1600; 0…+2500
Возможные установки диапазона расхода P, м3/час 100, 300, 500; 1000; 3000; 5000; 9999; 30000; 50000; 99999; м3/ч могут быть заменены на л/с
Квадратный корень выхода В диапазоне расхода Р разность давлений измеряется как % полного диапазона измерения давления с вычислением квадратного корня
Коэффициент k 1…2000
Напряжение питания 4±15% В, 50 Гц или 13,5–28 В=
Собственное потребление  (+5…+40 °С), ВА 2,5
Собственное потребление (-20…+5 °С), ВА 4
Выходной сигнал (выбирается) 0(2)–10 В =2, 0(4)–20 мА
Точность (> 350 Па) 3 %
Точность (< 350 Па) ±10 Па
Нелинейность (на -20…+40°С) <±1% полного диапазона
Интервал измерения (выбирается) 0,4 или 10 с
Максимальное давление 20 кПа
Окружающая температура дисплей 0…+50°С, рабочая -20…+40°С, кратковременно -30…+50°С, хранения -50…+70°С
Размеры, мм 75х91х36
Присоединяемый кабель, мм 3 х макс.1,5
Патрубки для шлангов давления, мм 2 × ∅ 6,2
Степень защиты  IP 54
Вес,г 110

Монтаж

Монтаж должен проводиться только квалифицированным персоналом с учетом соответствующих действующих норм. Монтаж производится при отсутствии напряжения. Преобразователь давления следует надежно закрепить на поверхности с помощью метизов. Ориентация произвольная, однако для удобства обслуживания патрубки для измерения давления лучше направлять вверх. На корпусе имеются отверстия для метизов. Шланг для большего давления присоединяется к патрубку «+», а для меньшего – к патрубку «-». Если шланги случайно перепутаны или давление выходит за пределы диапазона измерений, мигает дисплей. Шланги должны быть как можно короче и защищены от влияния вибрации.

Как купить

Хотите купить преобразователь давления? Воспользуйтесь удобным фильтром подбора оборудования в левой части страницы. Сомневаетесь в выборе? Мы с радостью проконсультируем, подберем нужную модель!

Купить оборудование в нашем интернет-магазине можно с доставкой по Москве и области, но и России.

Звоните и заказывайте – 8(495)645-83-97
